Шестеренные насосы внешнего зацепления

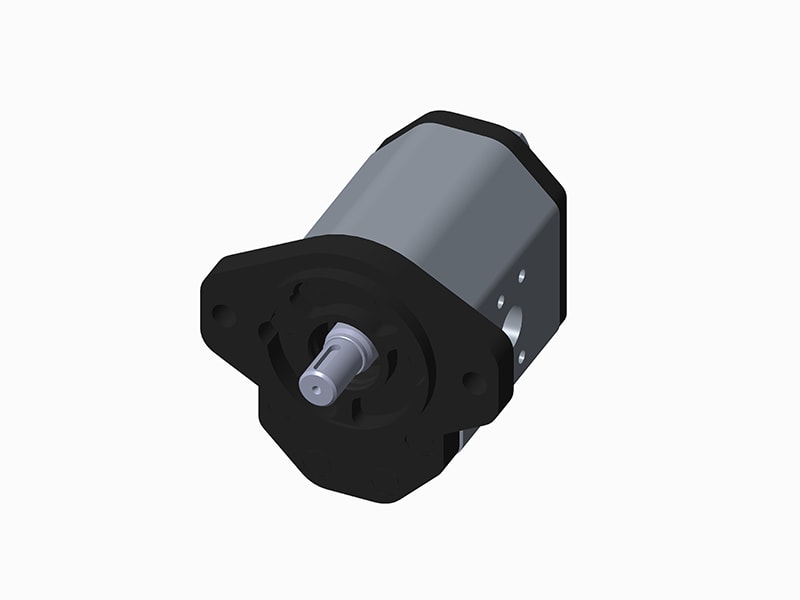

Шестеренный насос с внешним зацеплением, группа 3 (20~71 см3/об.)

Гидравлические насосы

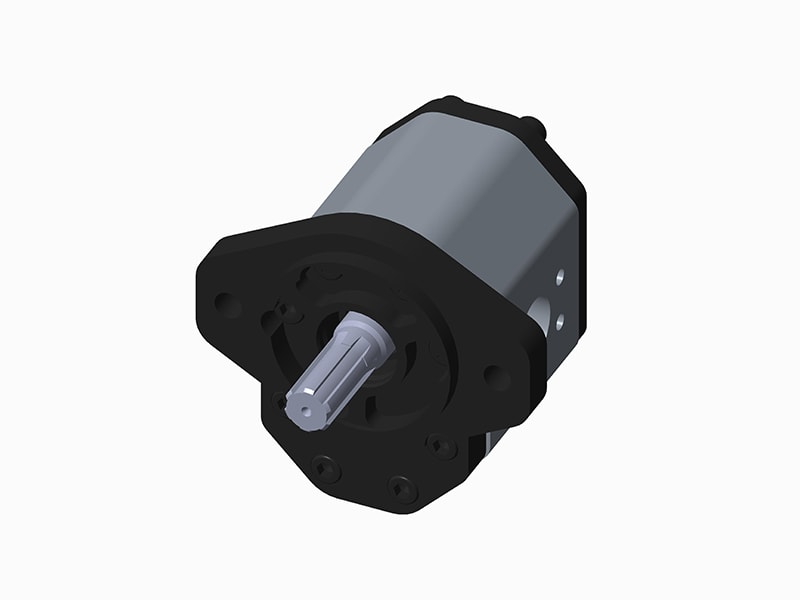

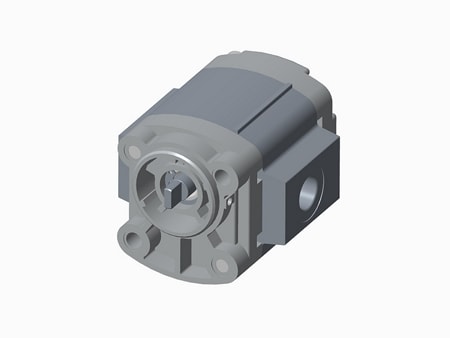

Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3 Шестеренный насос с внешним зацеплением, группа 3 Шестеренный насос с внешним зацеплением, группа 3 Шестеренный насос с внешним зацеплением, группа 3 Шестеренный насос с внешним зацеплением, группа 3
Техническая информация
  • Рабочий объем: 20~71 см3/об.
  • Направление вращения: по часовой стрелке (D), против часовой стрелки (S), реверсивное (R)
  • Минимальная скорость: 400~600 об/мин/мин
  • Максимальная скорость: 2500~3500 об/мин/мин
  • Пиковое давление: 220~280 бар
Таблица показателей эффективности
Обслуживаемые отрасли
  • Строительная техника, Санитарный транспорт, Гидравлические системы
Оставить запрос
Характеристики
  • Высокая эффективность, длительный срок службы
  • Высокая производительность даже на низких скоростях
  • Доступно несколько вариантов удлинения масляного отверстия и вала
  • Герметичное уплотнение вала
  • Дополнительный реверсивный насос и двигатель
Технические параметры шестеренчатого насоса внешнего зацепления группы 3
Производительность   Абсолютное давление всасывания Макс. постоянное давление  Макс. прерывистое давление  Макс. пиковое давление  Мин.скорость Макс.скорость Объемный КПД
Y Pe P1 P2 P3 nmin nmax ηv
см3/об. бар об/мин %
20 0.7...3 250 265 280 600 3500 ≥92
22
26 500 3000
33 230 250 270 ≥93
39
46
50 220 240 260 ≥94
52
55 200 230 250 400 2800
63 ≥95
71 180 200 220 2500

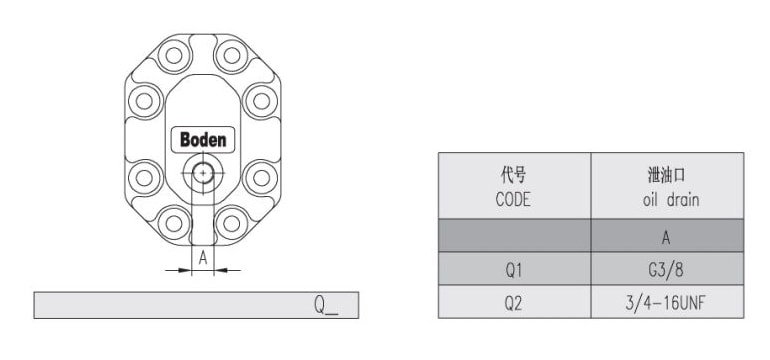

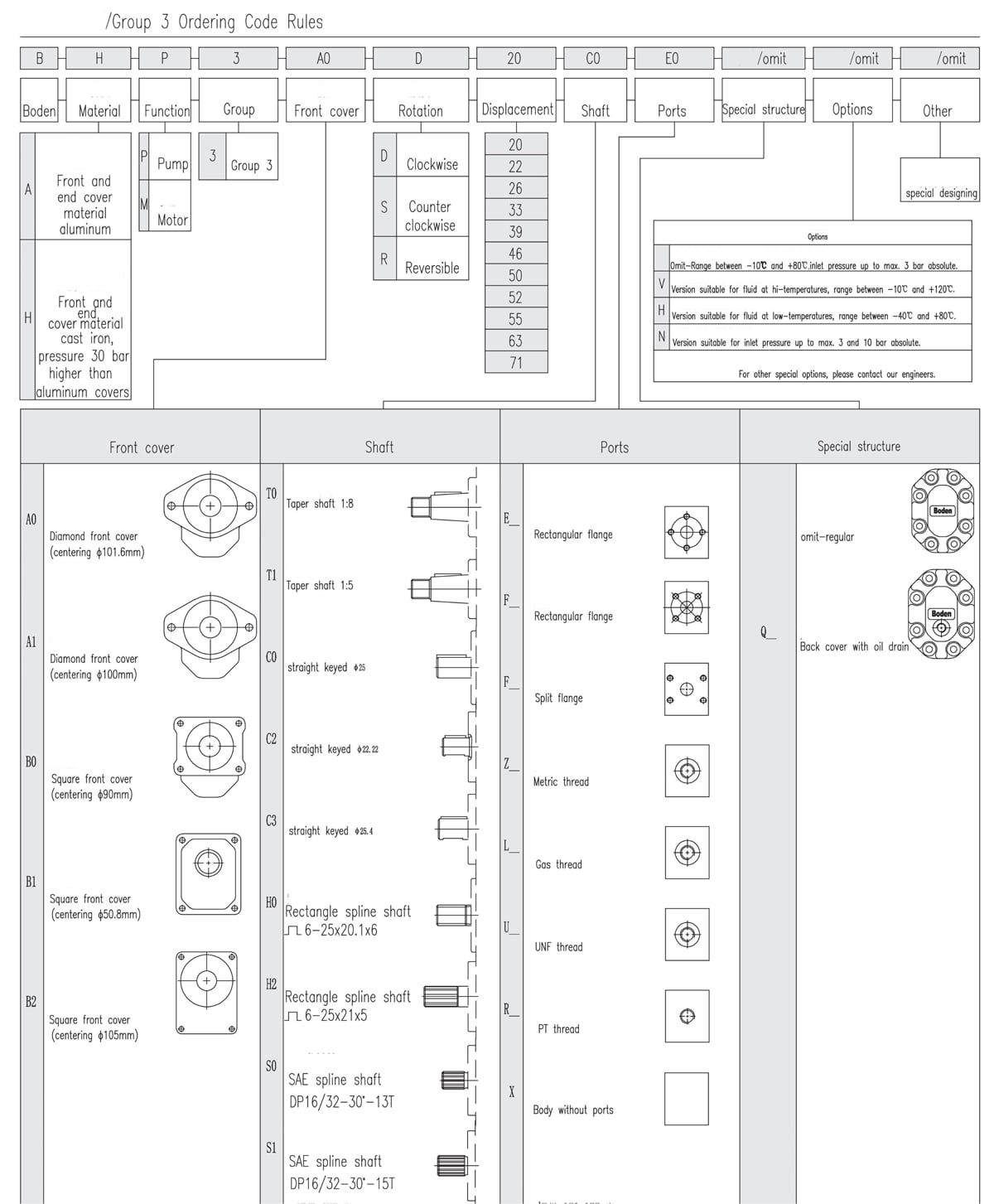

Правила оформления заказа шестеренчатого насоса внешнего зацепления группа 3
Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3

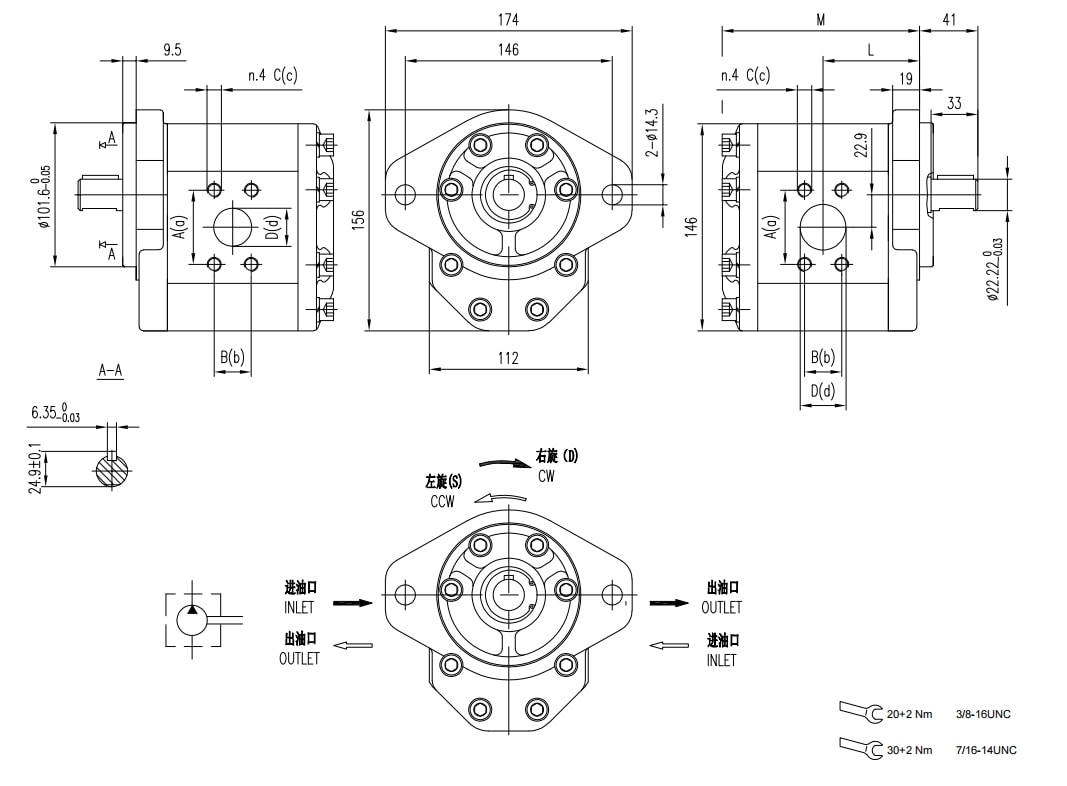

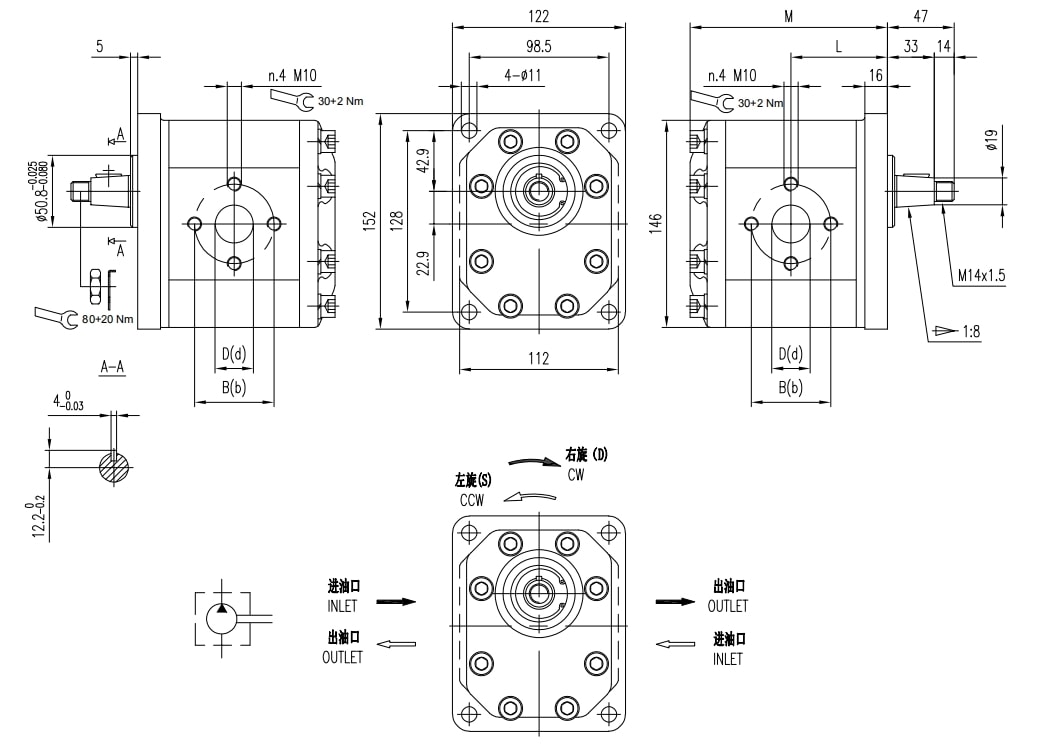

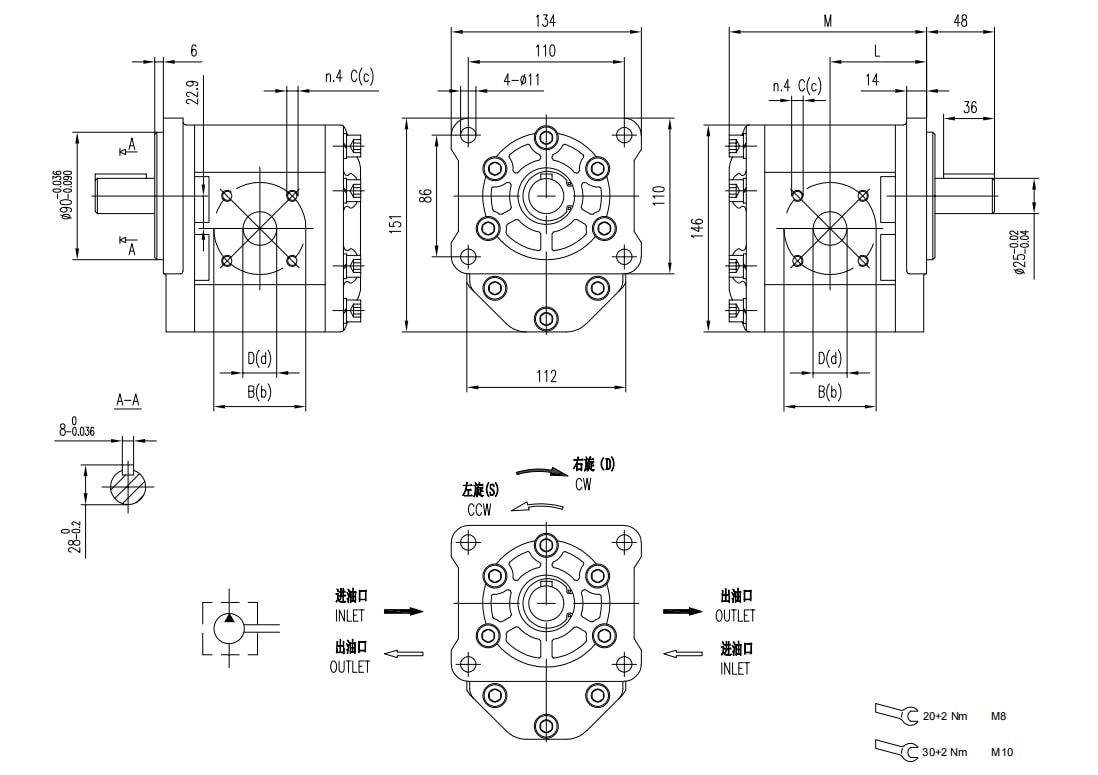

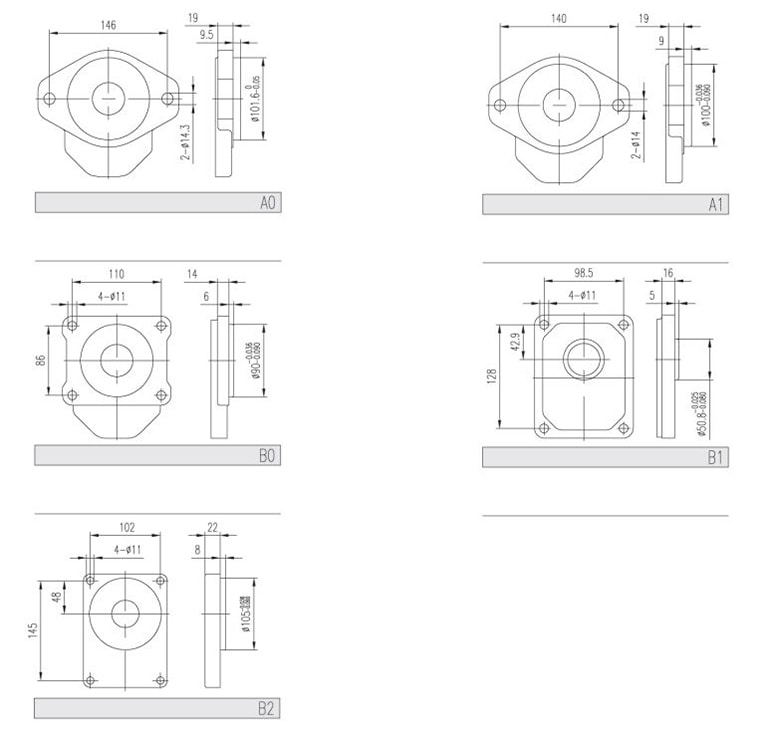

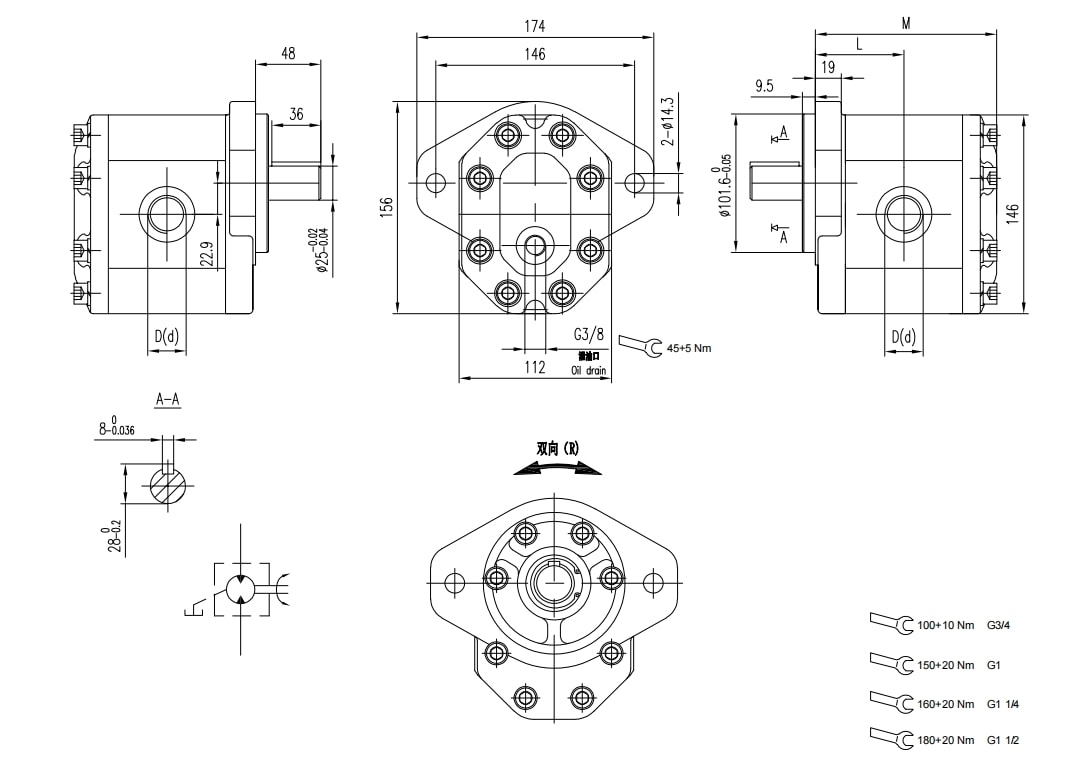

Стандартные размеры шестеренчатых насосоввнешнего зацепления группы 3
Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L B D C b d c
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм мм мм мм
20 250 265 280 3500 600 7.5 128 63 F0 50 20 M8 50 20 M8
22 250 265 280 3500 600 7.7 130 64 F0 50 20 M8 50 20 M8
26 250 265 280 3000 600 8.1 133 65 F0 50 20 M8 50 20 M8
33 230 250 270 3000 500 8.6 139 68 F1 65 25 M8 65 20 M8
39 230 250 270 3000 500 9.1 146 72 F1 65 25 M8 65 20 M8
46 230 250 270 3000 500 9.6 152 75 F1 65 25 M8 65 20 M8
50 220 240 260 3000 500 10 156 77 F2 76 33 M10 76 25 M10
52 220 240 260 3000 500 10.2 158 78 F2 76 33 M10 76 25 M10
55 200 230 250 2800 400 10.5 160 79 F2 76 33 M10 76 25 M10
63 200 230 250 2800 400 11.1 168 83 F2 76 33 M10 76 25 M10
71 180 200 220 2500 400 11.8 175 86 F2 76 33 M10 76 25 M10
Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L D d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм
20 250 265 280 3500 600 7.5 128 63 E0 56 27 56 19
22 250 265 280 3500 600 7.7 130 64 E0 56 27 56 19
26 250 265 280 3000 600 8.1 133 65 E0 56 27 56 19
33 230 250 270 3000 500 8.6 139 68 E0 56 27 56 19
39 230 250 270 3000 500 9.1 146 72 E0 56 27 56 19
46 230 250 270 3000 500 9.6 152 75 E1 51 27 51 27
50 220 240 260 3000 500 10 156 77 E2 56 27 56 27
52 220 240 260 3000 500 10.2 158 78 E2 56 27 56 27
55 200 230 250 2800 400 10.5 160 79 E3 62 33 51 27
63 200 230 250 2800 400 11.1 168 83 E3 62 33 51 27
71 180 200 220 2500 400 11.8 175 86 E3 62 33 51 27
Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L A B C D a b c d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм мм UNC мм мм мм UNC мм
20 250 265 280 3500 600 7.5 128 63 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
22 250 265 280 3500 600 7.7 130 64 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
26 250 265 280 3000 600 8.1 133 65 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
33 230 250 270 3000 500 8.6 139 68 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
39 230 250 270 3000 500 9.1 146 72 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
46 230 250 270 3000 500 9.6 152 75 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
50 220 240 260 3000 500 10 156 77 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
52 220 240 260 3000 500 10.2 158 78 F4 52.4 26.2 3/8 27 47.6 22.2 3/8 19
55 200 230 250 2800 400 10.5 160 79 F5 58.7 30.2 7/16 33 52.4 26.2 3/8 27
63 200 230 250 2800 400 11.1 168 83 F5 58.7 30.2 7/16 33 52.4 26.2 3/8 27
71 180 200 220 2500 400 11.8 175 86 F5 58.7 30.2 7/16 33 52.4 26.2 3/8 27

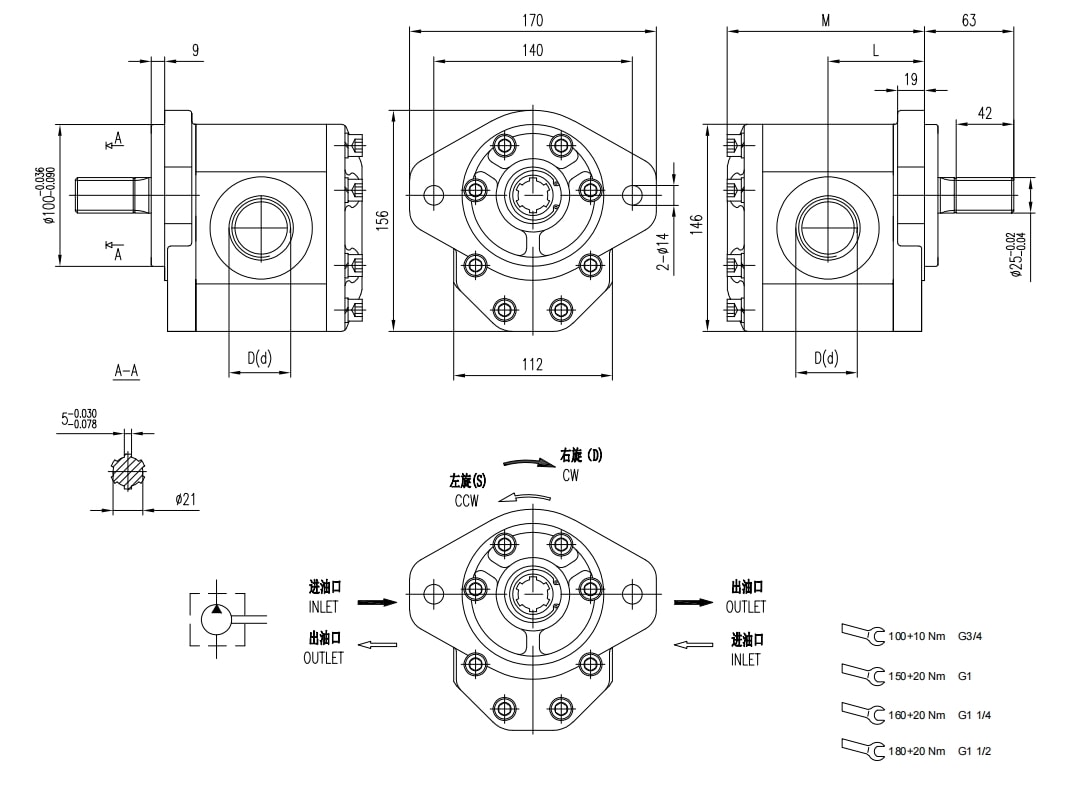

Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L D d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм
20 250 265 280 3500 600 7.5 128 63 L0 G3/4 G3/4
22 250 265 280 3500 600 7.7 130 64 L0 G3/4 G3/4
26 250 265 280 3000 600 8.1 133 65 L1 G1 G3/4
33 230 250 270 3000 500 8.6 139 68 L1 G1 G3/4
39 230 250 270 3000 500 9.1 146 72 L1 G1 G3/4
46 230 250 270 3000 500 9.6 152 75 L2 G1 1/4 G1
50 220 240 260 3000 500 10 156 77 L2 G1 1/4 G1
52 220 240 260 3000 500 10.2 158 78 L2 G1 1/4 G1
55 200 230 250 2800 400 10.5 160 79 L2 G1 1/4 G1
63 200 230 250 2800 400 11.1 168 83 L2 G1 1/4 G1
71 180 200 220 2500 400 11.8 175 86 L3 G1 1/2 G1 1/4
Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L D d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм
20 250 265 280 3500 600 7.5 128 63 L0 G3/4 G3/4
22 250 265 280 3500 600 7.7 130 64 L0 G3/4 G3/4
26 250 265 280 3000 600 8.1 133 65 L1 G1 G3/4
33 230 250 270 3000 500 8.6 139 68 L1 G1 G3/4
39 230 250 270 3000 500 9.1 146 72 L1 G1 G3/4
46 230 250 270 3000 500 9.6 152 75 L2 G1 1/4 G1
50 220 240 260 3000 500 10 156 77 L2 G1 1/4 G1
52 220 240 260 3000 500 10.2 158 78 L2 G1 1/4 G1
55 200 230 250 2800 400 10.5 160 79 L2 G1 1/4 G1
63 200 230 250 2800 400 11.1 168 83 L2 G1 1/4 G1
71 180 200 220 2500 400 11.8 175 86 L3 G1 1/2 G1 1/4
