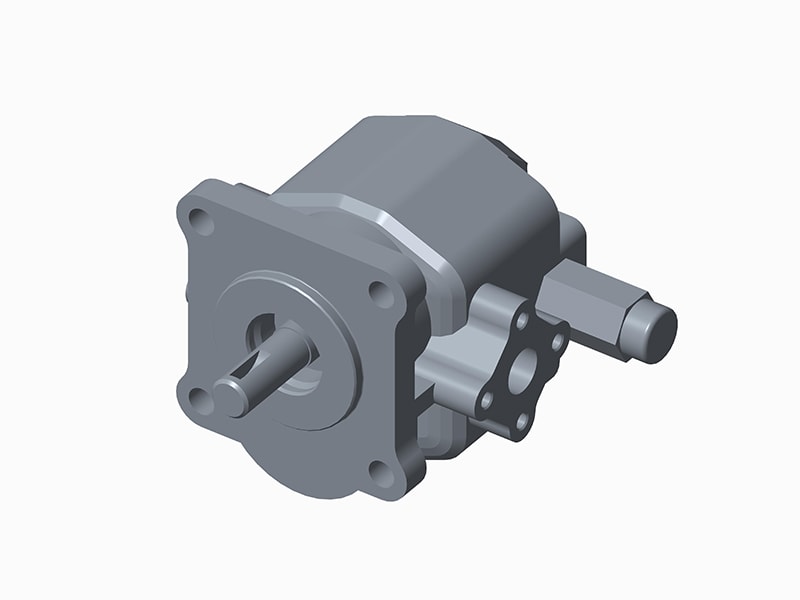

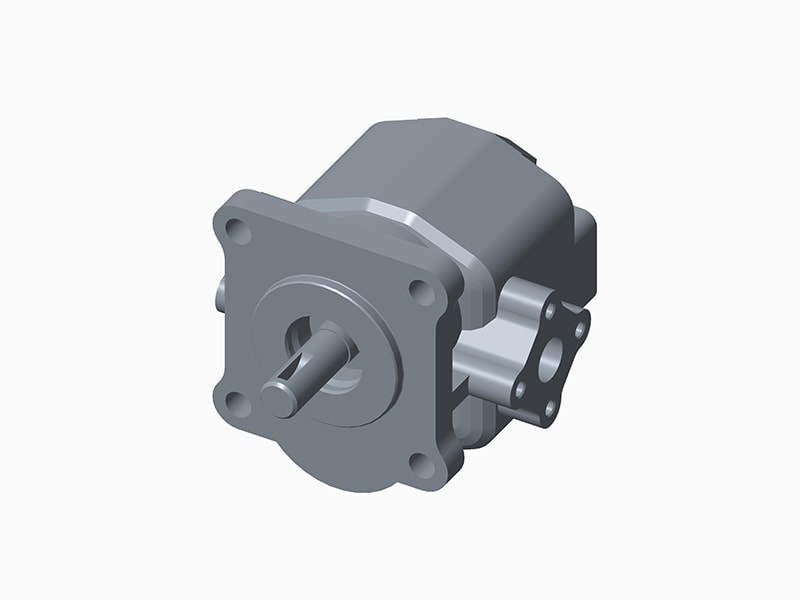

Шестеренный насос с внешним зацеплением

Шестеренный насос с внешним зацеплением, группа 1.5 (2~12 см³/об.)

Гидравлические насосы

Техническая информация

Обслуживаемые отрасли

Оставить запрос

Характеристики

Технические параметры шестеренчатого насоса внешнего зацепления группы 1.5

Производительность	Абсолютное давление всасывания	Макс. постоянное давление	Макс. прерывистое давление	Макс. пиковое давление	Мин.скорость	Макс.скорость	Объемный КПД
								Y	Pe	P1	P2	P3	nmin	nmax	ηv
см³/об.	бар				об/мин		%
2	0.7...3	210	230	250	900	5000	≥91
3					850
4					800	4500
5						4000
6					700	3500	≥92
8					600	3000
9		180	200	220	550	2500
11					500	2000	≥93
12

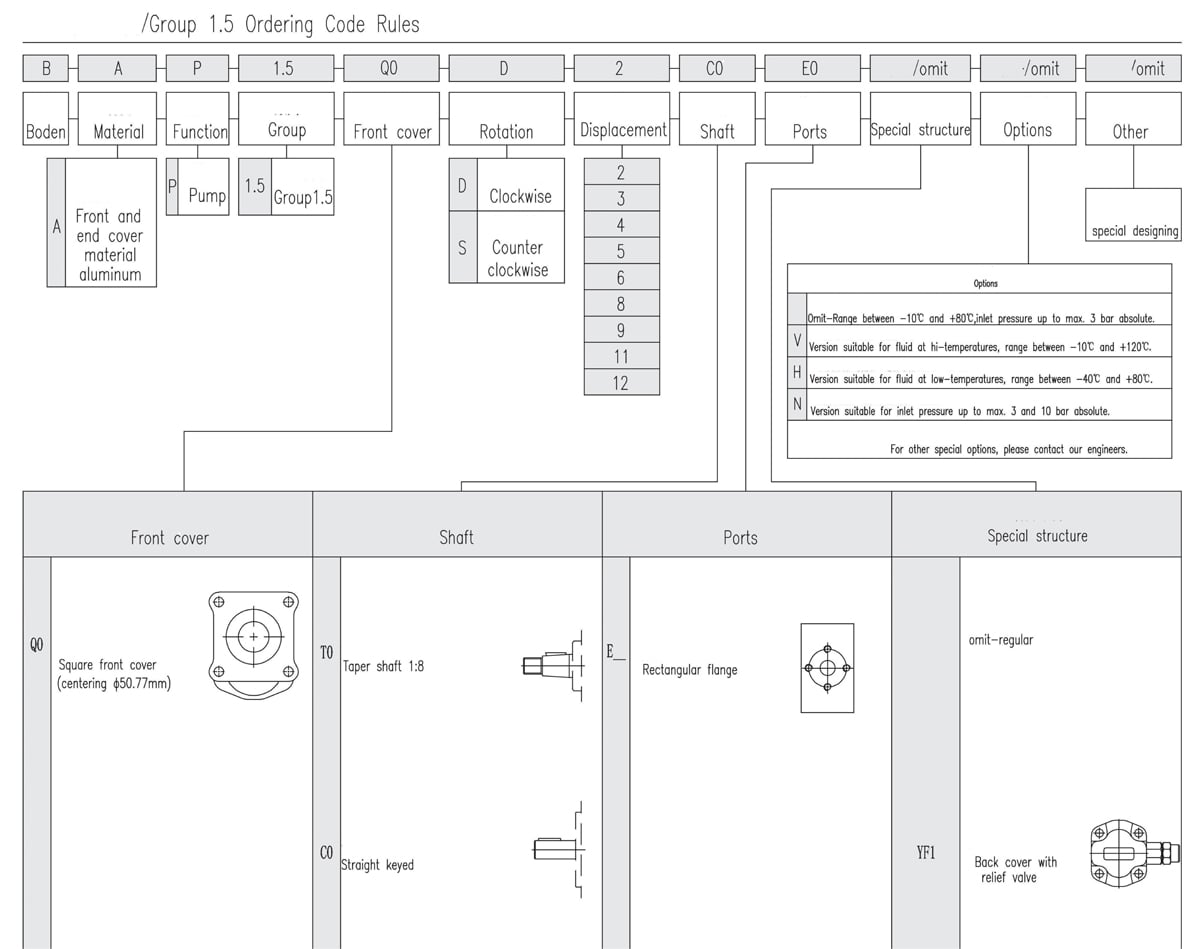

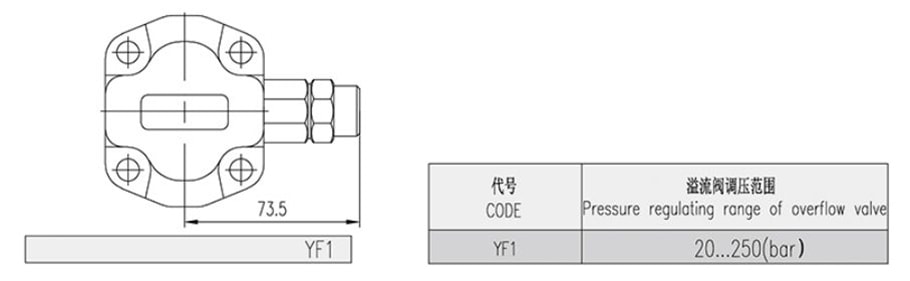

Правила оформления заказа шестеренчатого насоса внешнего зацепления, группа 1.5

Скачать PDF

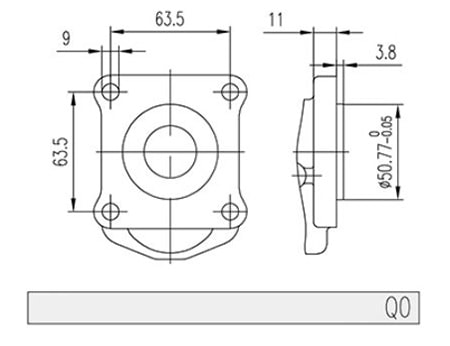

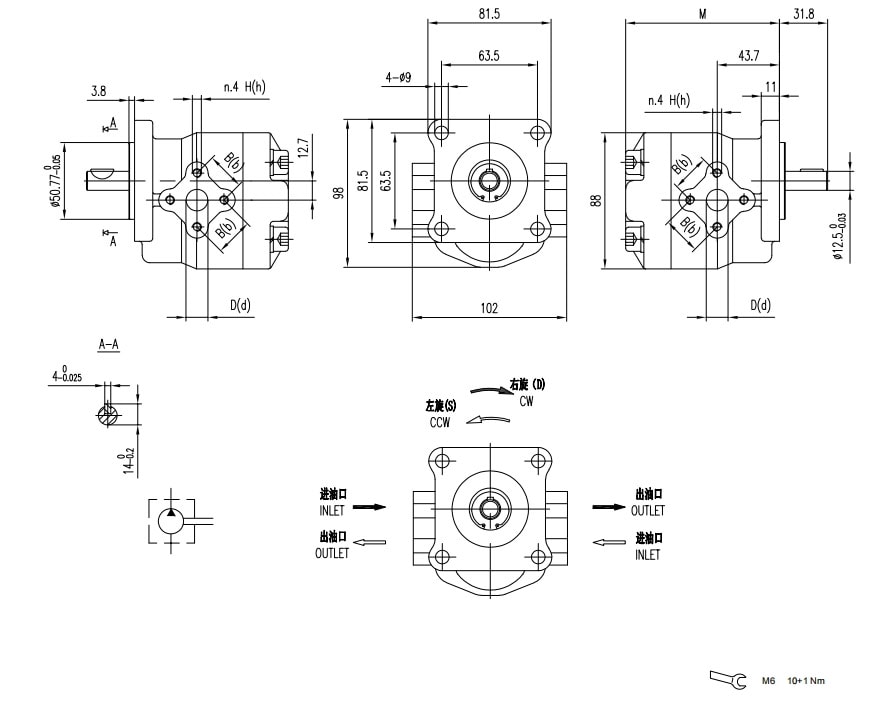

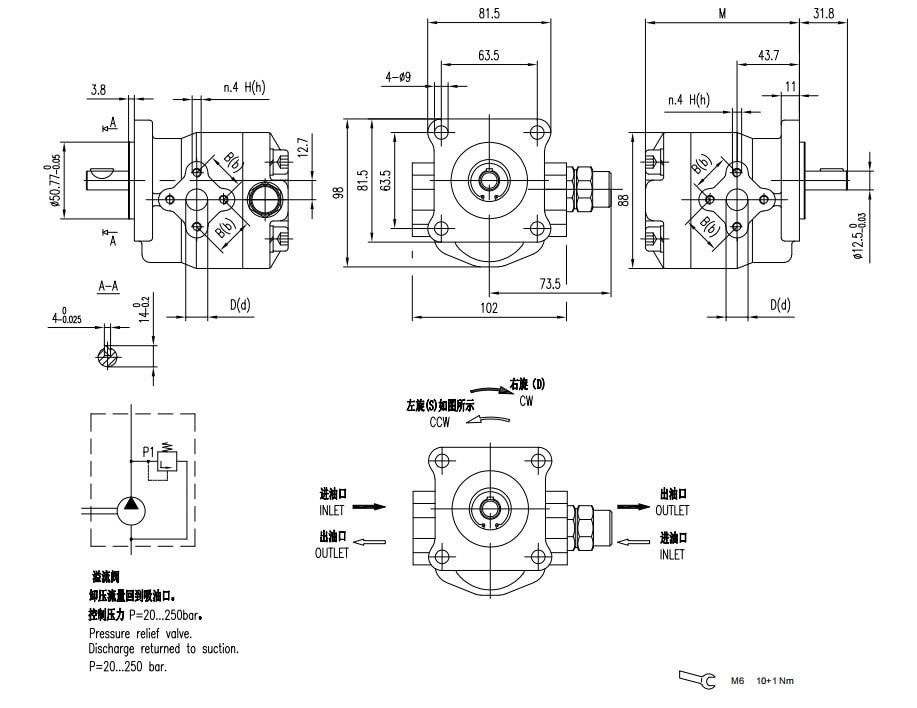

Стандартные размеры х шестеренчатых насосов внешнего зацепления группы 1.5

Запрос

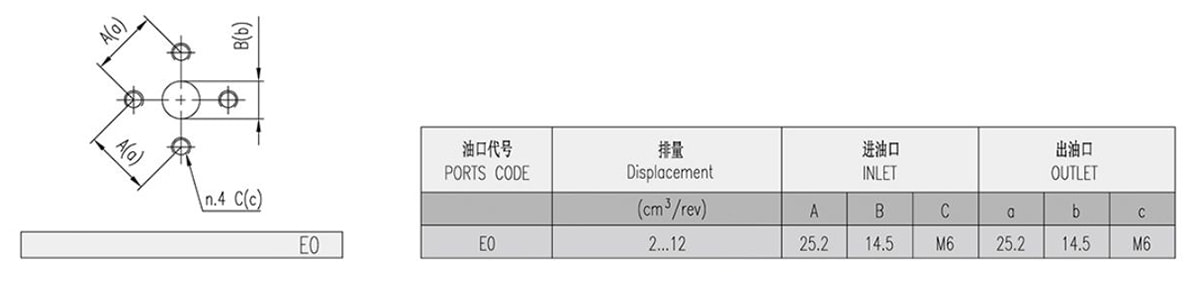

Производительность	Макс. давление			Максимальная скорость	Минимальная скорость	Вес	Размеры	Код маслянного порта	Диаметр входного отверстия			Диаметр выходного отверстия
Производительность	P1	P2	P3	Максимальная скорость	Минимальная скорость	Вес	Размеры	Код маслянного порта	B	D	H	b	d	h
( см³/об.)	бар	бар	бар	(об/мин)	(об/мин)	кг	мм		мм	мм		мм	мм
2	210	230	250	5000	900	1.45	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
3	210	230	250	5000	850	1.47	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
4	210	230	250	4500	800	1.5	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
5	210	230	250	4000	800	1.53	96.7	E0	25.2	14.5	M6	25.2	14.5	M6
6	210	230	250	3500	700	1.55	99.7	E0	25.2	14.5	M6	25.2	14.5	M6
8	210	230	250	3000	600	1.6	99.7	E0	25.2	14.5	M6	25.2	14.5	M6
9	180	200	220	2500	550	1.62	102.7	E0	25.2	14.5	M6	25.2	14.5	M6
11	180	200	220	2000	500	1.67	105.7	E0	25.2	14.5	M6	25.2	14.5	M6
12	180	200	220	2000	500	1.72	105.7	E0	25.2	14.5	M6	25.2	14.5	M6
