Шестеренный насос с внешним зацеплением, группа 3.5 (21.1~105.4 см3/об.)

Гидравлические насосы
Шестеренный насос с внешним зацеплением, группа 3.5
Шестеренный насос с внешним зацеплением, группа 3.5 Шестеренный насос с внешним зацеплением, группа 3.5
Техническая информация
  • Рабочий объем: 21.1~105.4 см3/об.
  • Направление вращения: по часовой стрелке (D), против часовой стрелки (S), реверсивное (R)
  • Минимальная скорость: 600 об/мин/мин
  • Максимальная скорость: 2400 об/мин/мин
  • Пиковое давление: 210~250 бар

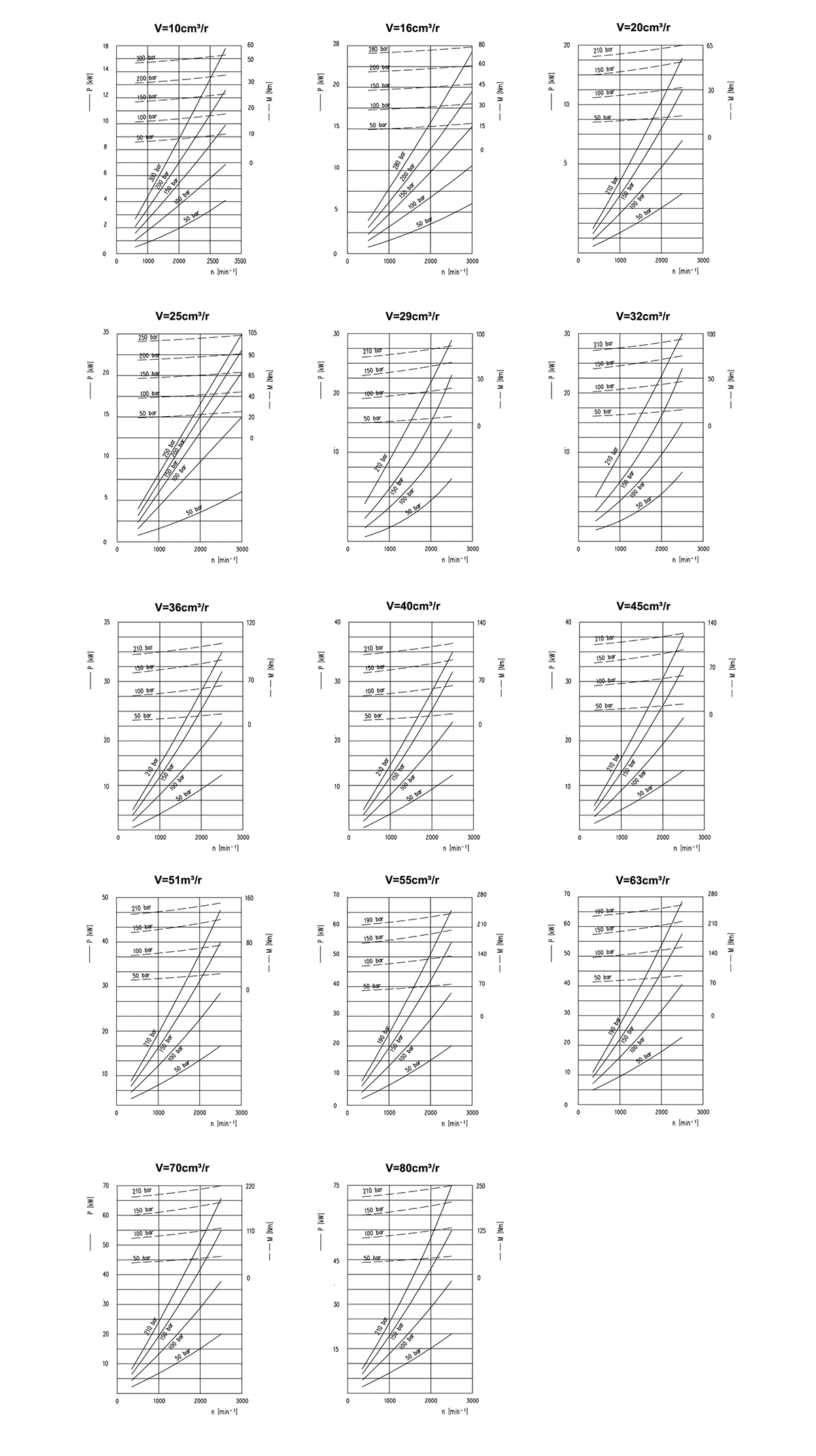

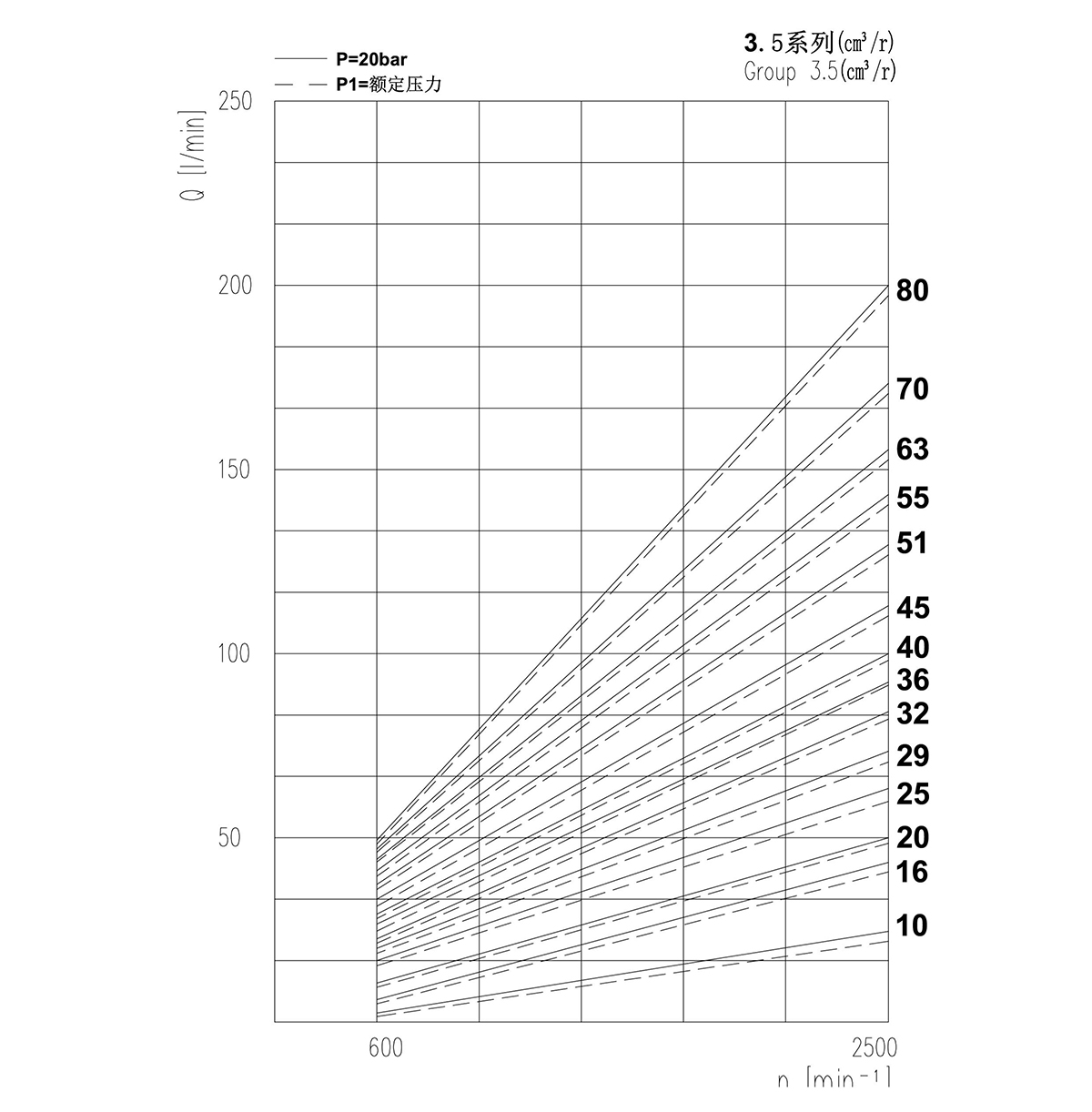

Таблица показателей эффективности
Обслуживаемые отрасли
  • Строительная техника
Оставить запрос
Характеристики
  • Высокая эффективность и длительный срок службы
  • Цельнолитое железо обеспечивает высокую устойчивость к давлению
  • Высокая производительность даже при низких оборотах

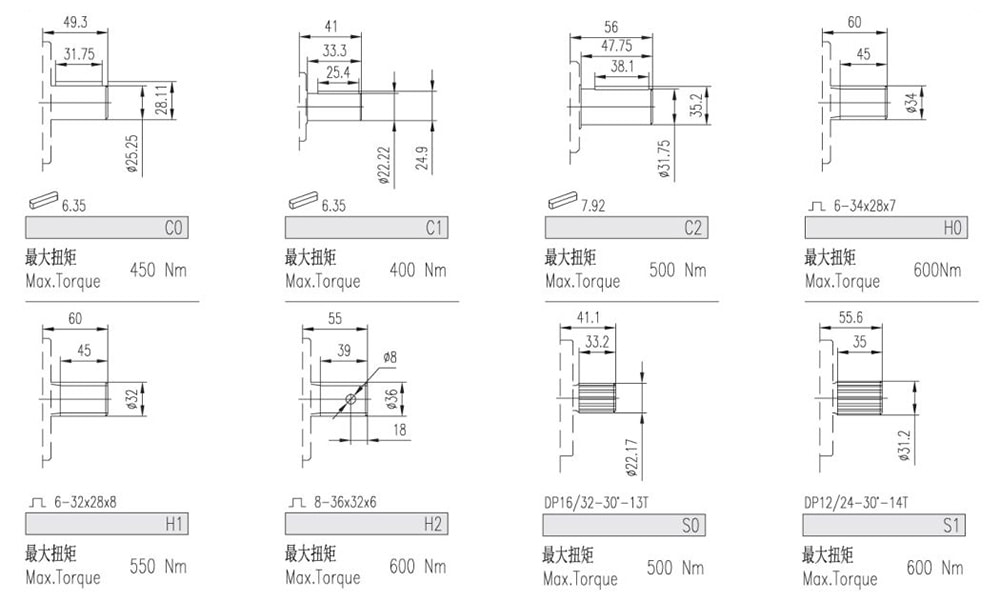

  • Доступно несколько вариантов масляного отверстия и удлинения вала
  • Уплотнение вала без утечек
Технические параметры внешнего шестеренчатого насоса группы 3.5
Производительность  Абсолютное давление всасывания  Макс. постоянное давление Макс. прерывистое давление Макс. пиковое давление Мин.скорость Макс.скорость Объемный КПД
Y Pe P1 P2 P3 nmin nmax ηv
см2/об бар об/мин %
21.1 0.7...3 210 230 250 600 2400 ≥90
31.6
42.2
52.7
63.2
73.8
84.3
94.9 180 190 210
105.4

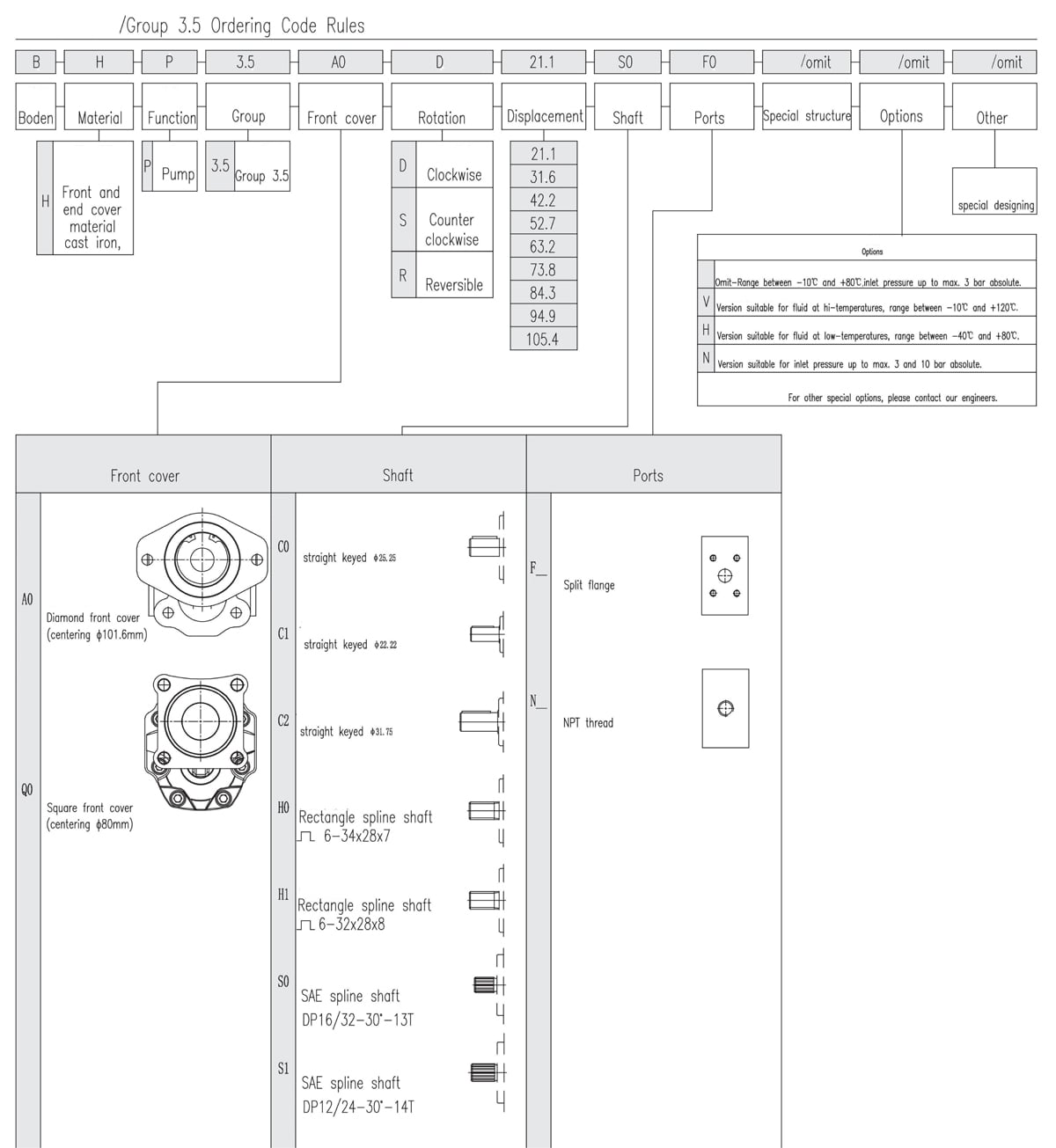

Правила оформления заказа внешнего шестеренчатого насоса группы 3.5
Шестеренный насос с внешним зацеплением, группа 3.5
Шестеренный насос с внешним зацеплением, группа 3.5
Шестеренный насос с внешним зацеплением, группа 3.5

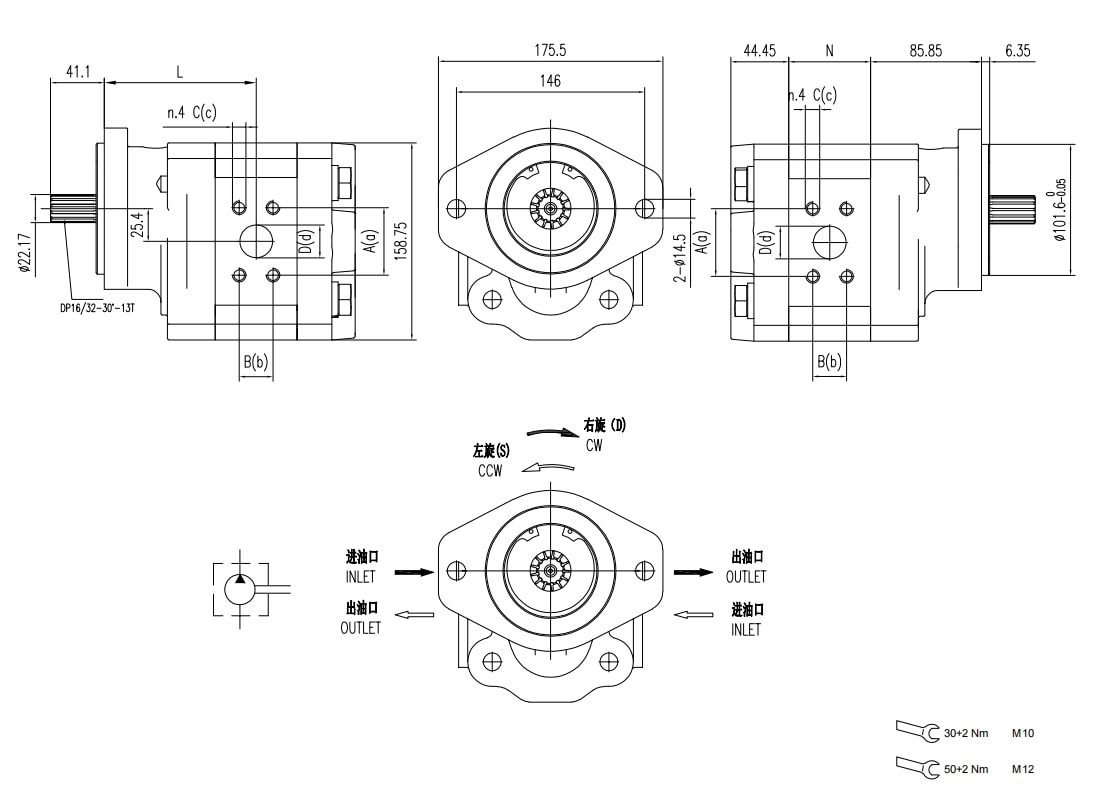

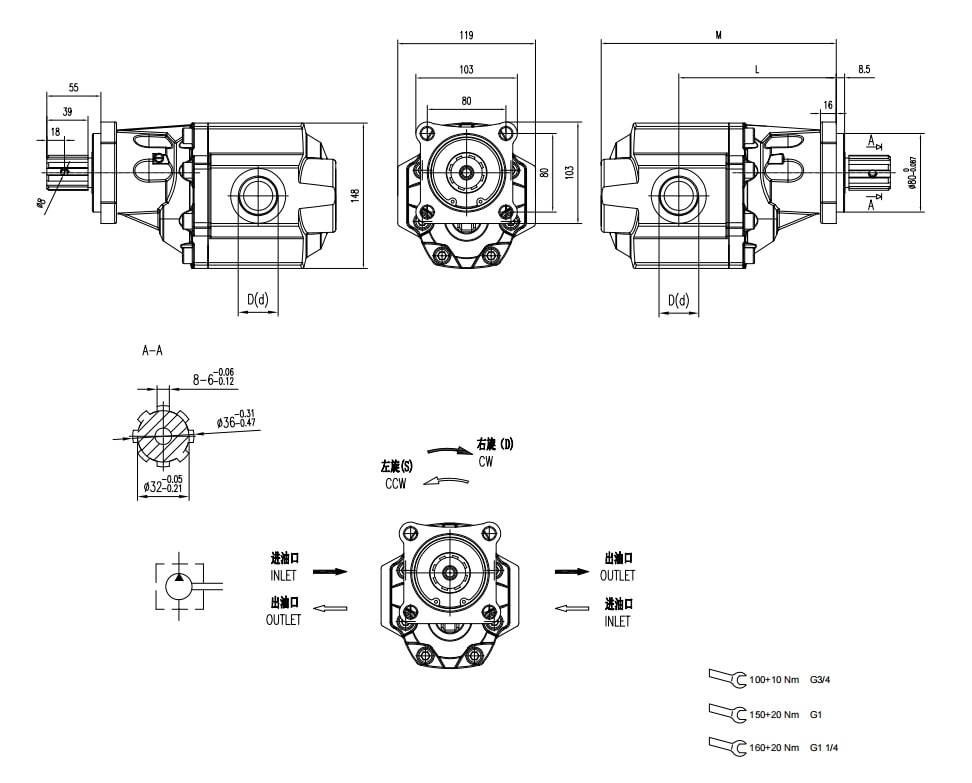

Стандартные размеры шестеренчатых насосов внешнего зацепления группы 3.5
Шестеренный насос с внешним зацеплением, группа 3.5
Шестеренный насос с внешним зацеплением, группа 3.5
Запрос

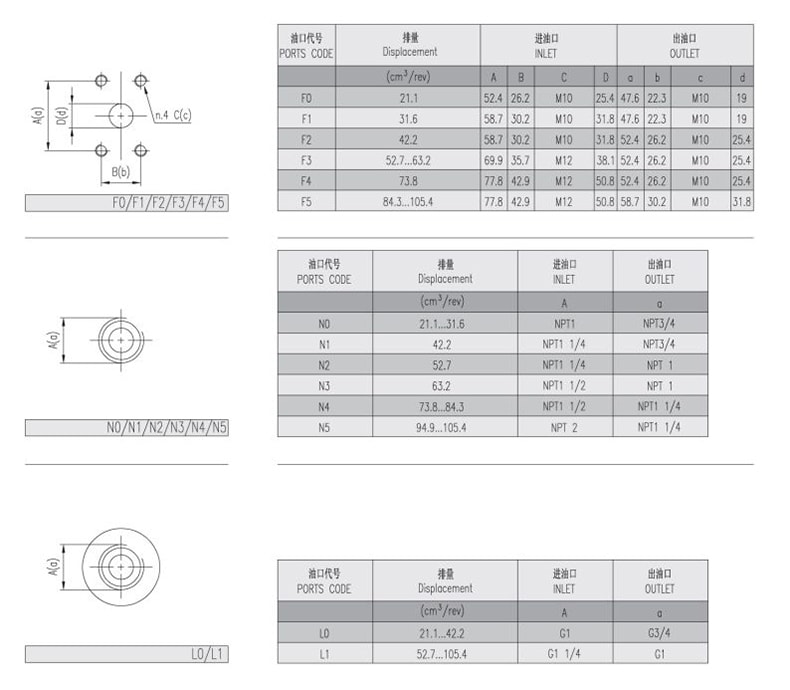

Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L A B C D a b c d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм мм мм мм мм мм
21.1 210 230 250 2400 600 14.5 101.6 31.75 F0 52.4 26.2 M10 25.4 47.6 22.3 M10 19
31.6 210 230 250 2400 600 16.1 104.8 38.1 F1 58.7 30.2 M10 31.8 47.6 22.3 M10 19
42.2 210 230 250 2400 600 17.6 108 44.45 F2 58.7 30.2 M10 31.8 52.4 26.2 M10 25.4
52.7 210 230 250 2400 600 19.6 111.1 50.8 F3 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
63.2 210 230 250 2400 600 20.2 114.3 57.15 F3 69.9 35.7 M12 38.1 52.4 26.2 M10 25.4
73.8 210 230 250 2400 600 21 117.5 63.5 F4 77.8 42.92 M12 50.8 52.4 26.2 M10 25.4
84.3 210 230 250 2400 600 21.6 120.7 69.85 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8
94.9 180 190 210 2400 600 22.4 123.8 76.2 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8
105.4 180 190 210 2400 600 23.3 127 82.55 F5 77.8 42.92 M12 50.8 58.7 30.2 M10 31.8
Шестеренный насос с внешним зацеплением, группа 3.5
Шестеренный насос с внешним зацеплением, группа 3.5
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L D d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм
31.6 210 230 250 2400 600 14 127 182 L0 G1 G3/4
42.2 210 230 250 2400 600 14.2 128.5 184.5 L0 G1 G3/4
52.7 210 230 250 2400 600 14.5 132.5 191.5 L1 G11/4 G1
63.2 210 230 250 2400 600 14.8 135.5 198.5 L1 G11/4 G1
84.3 210 230 250 2400 600 15.1 141 210.5 L1 G11/4 G1
105.4 210 230 250 2400 600 15.5 149 229 L1 G11/4 G1
