Шестеренные насосы внешнего зацепления

Шестеренный насос с внешним зацеплением, группа 2 (3~30 см3/об.)

Гидравлические насосы

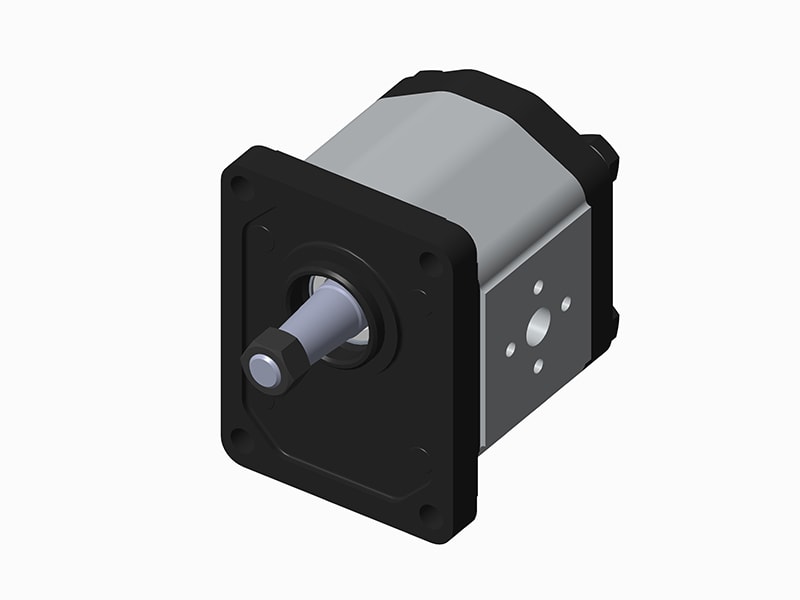

Шестеренный насос с внешним зацеплением, группа 2
Шестеренный насос с внешним зацеплением, группа 2 Шестеренный насос с внешним зацеплением, группа 2 Шестеренный насос с внешним зацеплением, группа 2 Шестеренный насос с внешним зацеплением, группа 2 Шестеренный насос с внешним зацеплением, группа 2
Техническая информация
  • Рабочий объем: 3~30 см3/об.
  • Направление вращения: по часовой стрелке (D), против часовой стрелки (S), реверсивное (R)
  • Минимальная скорость: 400~800 об/мин/мин
  • Максимальная скорость: 2500~4000 об/мин/мин
  • Пиковое давление: 180~300 бар

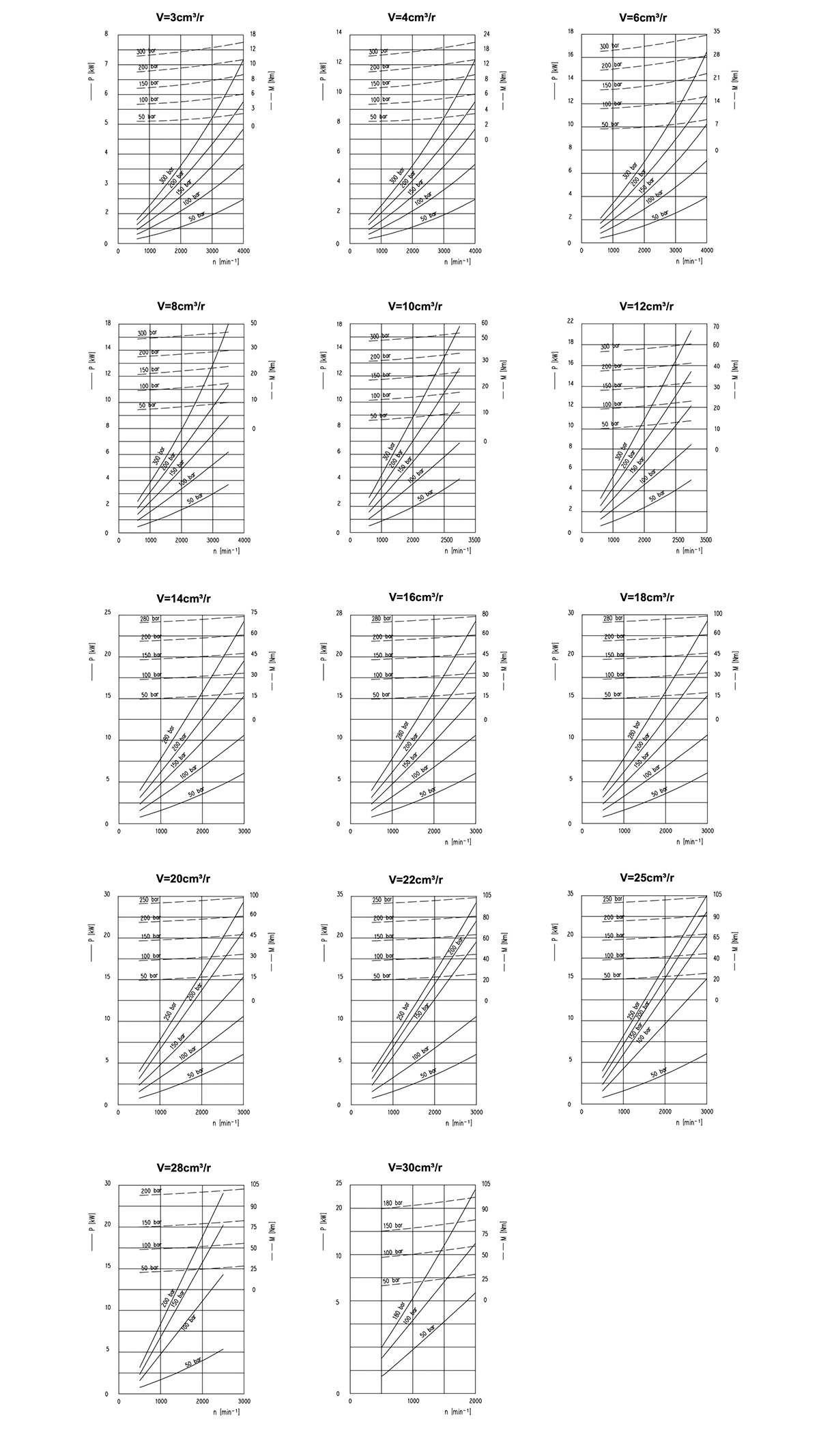

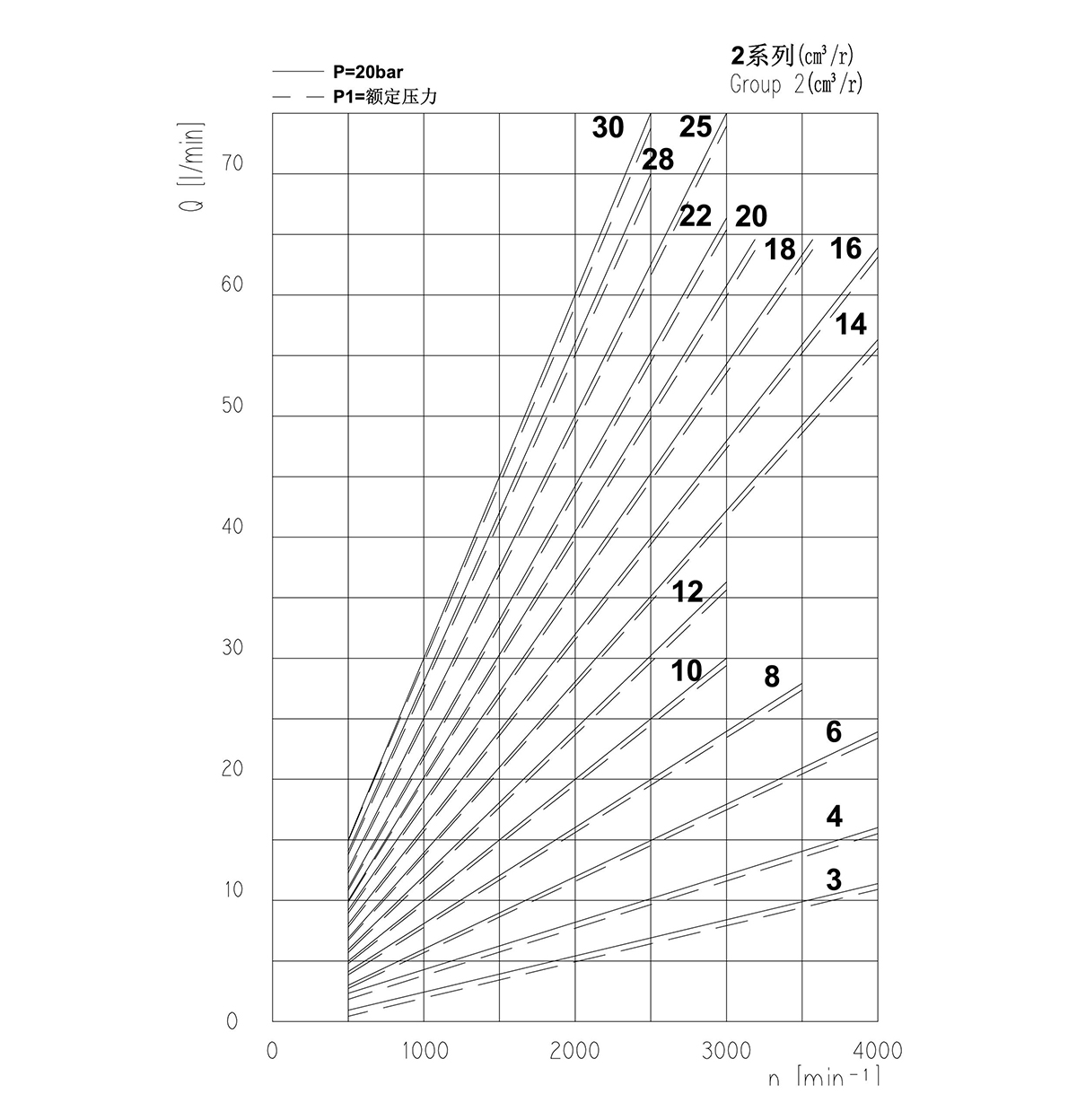

Таблица показателей эффективности
Обслуживаемые отрасли
  • Сельскохозяйственная техника, строительная техника, подъемная рабочая платформа, гидравлическая система
Оставить запрос
Характеристики
  • Низкий уровень шума, высокая эффективность, длительный срок службы
  • Высокая производительность даже на низких скоростях

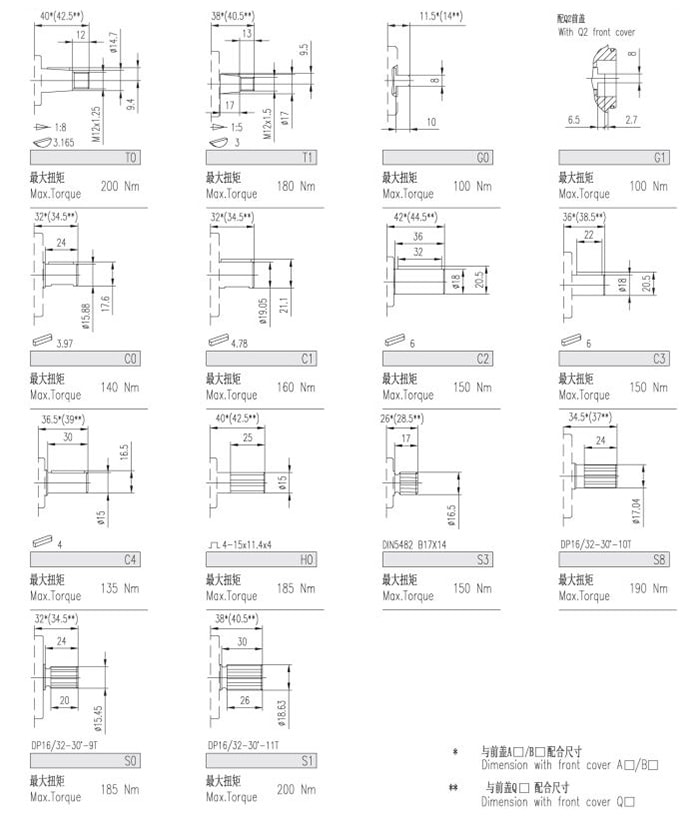

  • Доступно несколько вариантов удлинения масляного отверстия и вала
  • Герметичное уплотнение вала
  • Дополнительный встроенный перепускной клапан
  • Дополнительный реверсивный насос и двигатель
Технические параметры шестеренчатого насоса внешнего зацепления группы 2
Производительность Абсолютное давление всасывания Макс. постоянное давление Макс. прерывистое давление Макс. пиковое давление Мин.скорость Макс.скорость Объемный КПД
V Pe P1 P2 P3 nmin nmax ηv
см3/об бар об/мин %
3 0.7...3 270 285 300 800 4000 ≥91
4 600
6
8 500 3500
10 ≥92
12
14 250 265 280 3200
16
18 400 ≥93
20 220 235 250
22 3000
25 200 215 230 ≥95
28 180 190 200 2500
30 160 170 180

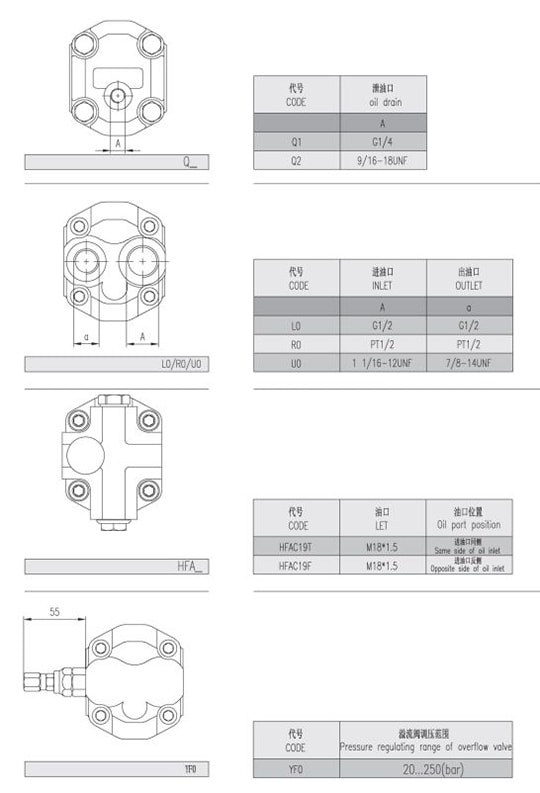

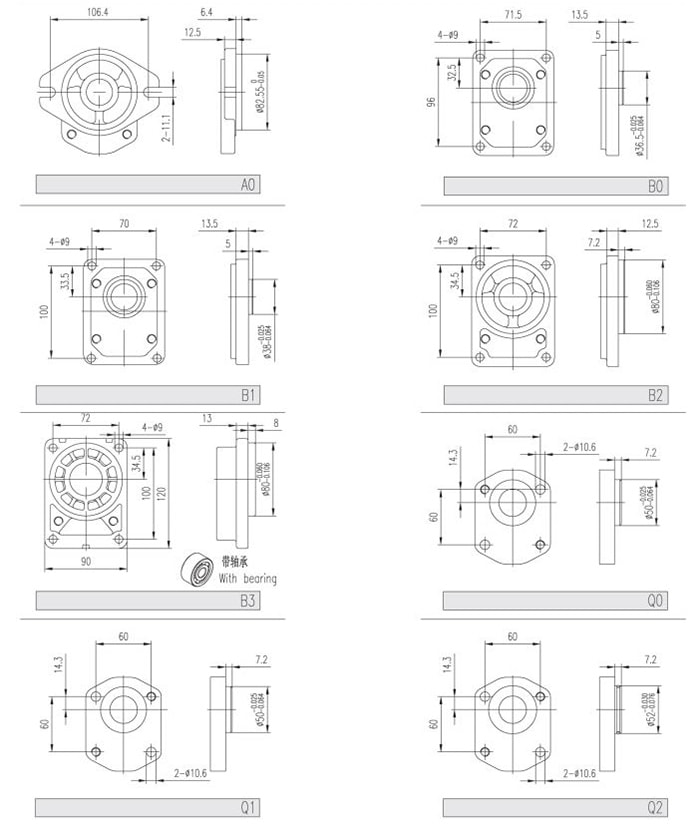

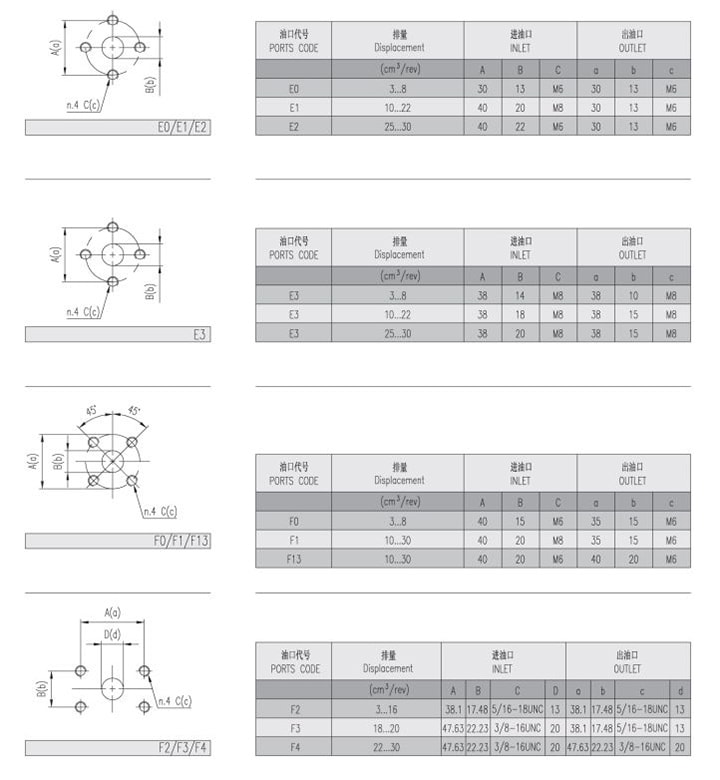

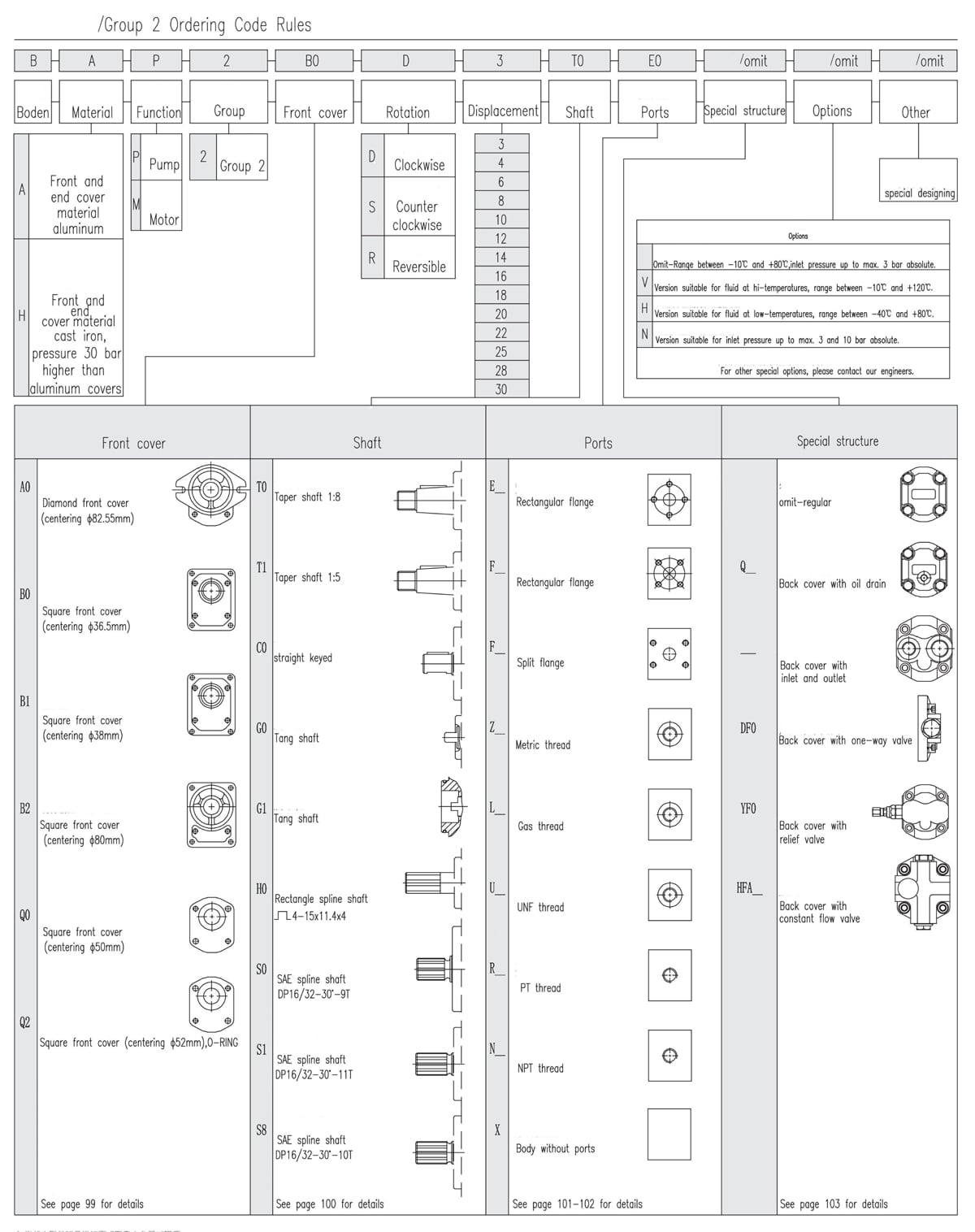

Правила оформления заказа в шестеренчатого насоса внешнего зацепления группы 2
Шестеренный насос с внешним зацеплением, группа 2
Шестеренный насос с внешним зацеплением, группа 2
Шестеренный насос с внешним зацеплением, группа 2
Шестеренный насос с внешним зацеплением, группа 2
Шестеренный насос с внешним зацеплением, группа 2

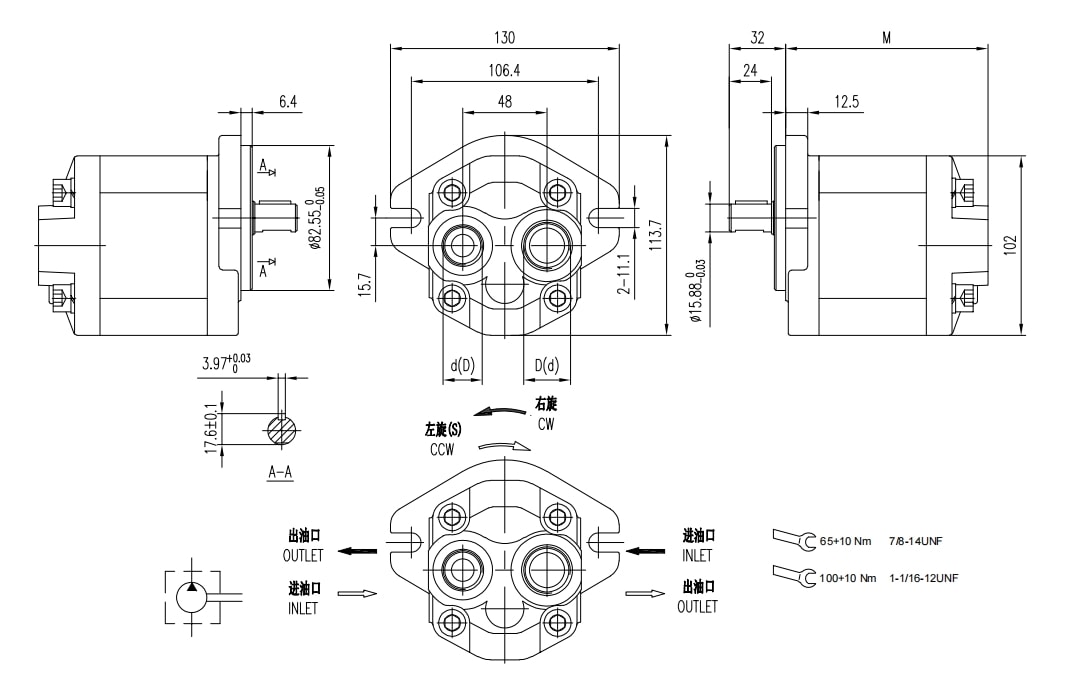

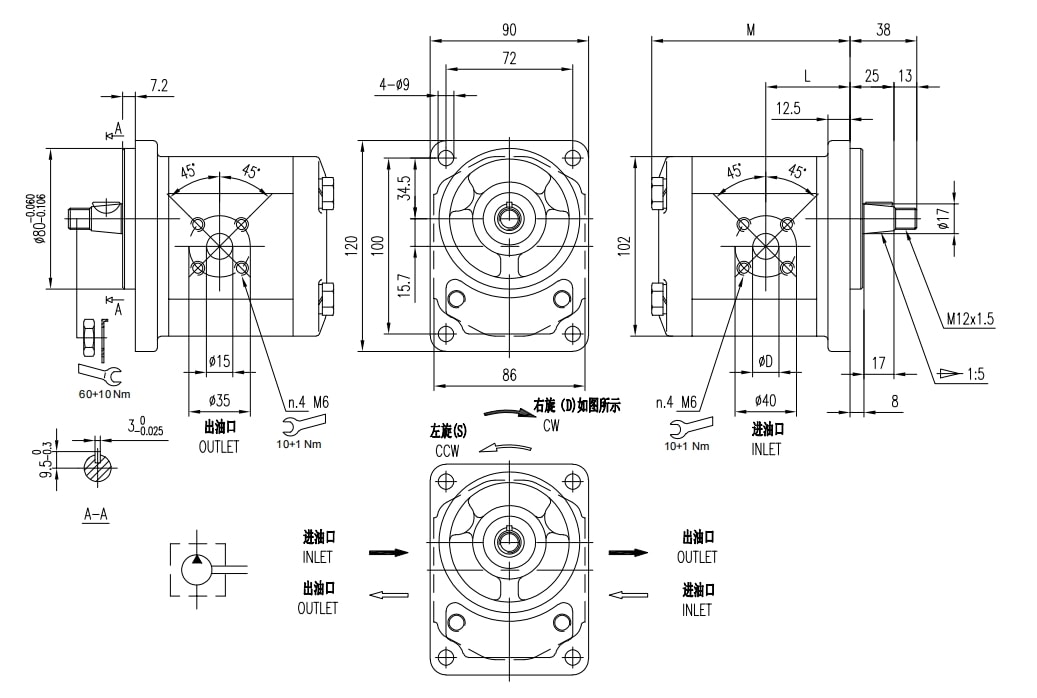

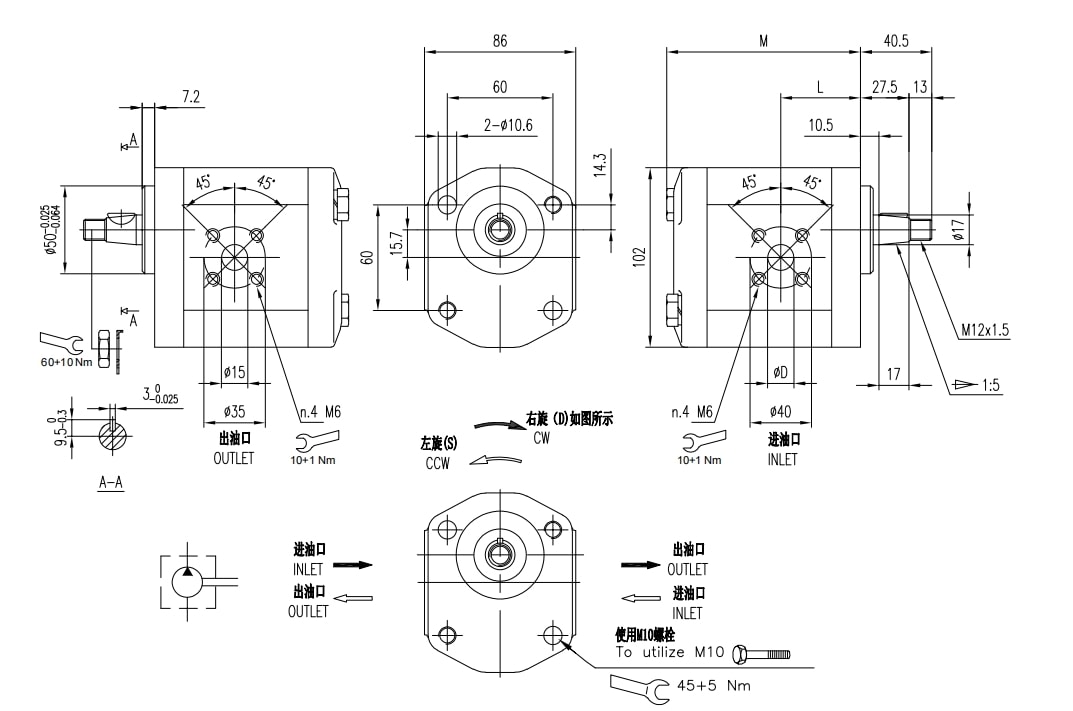

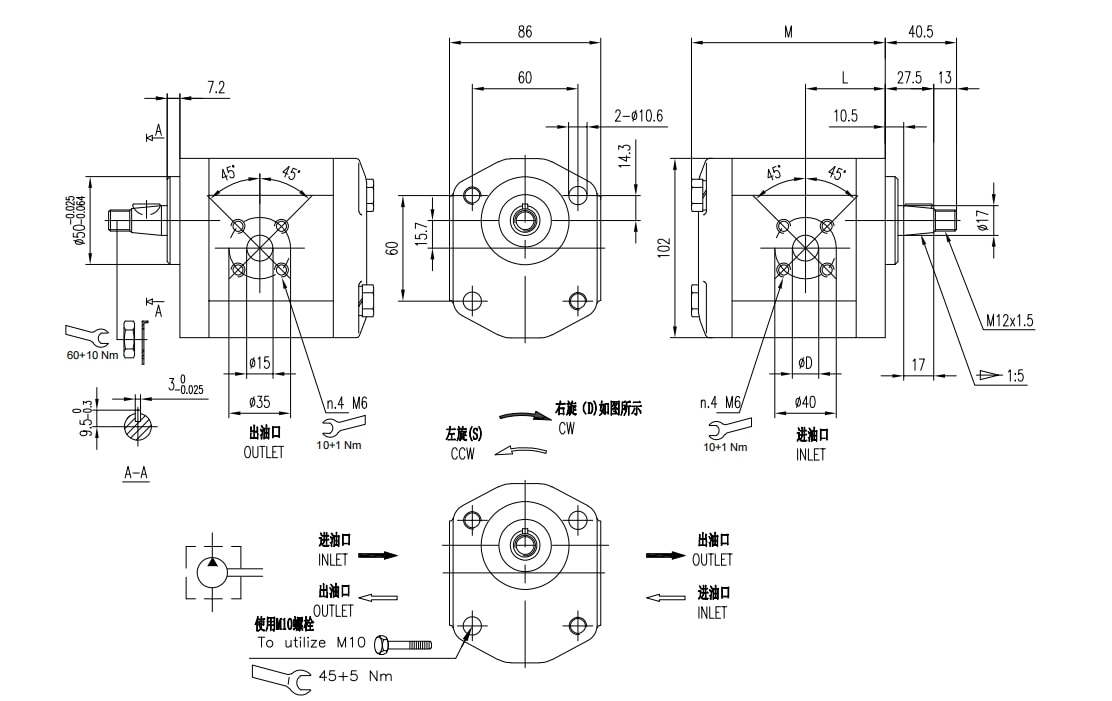

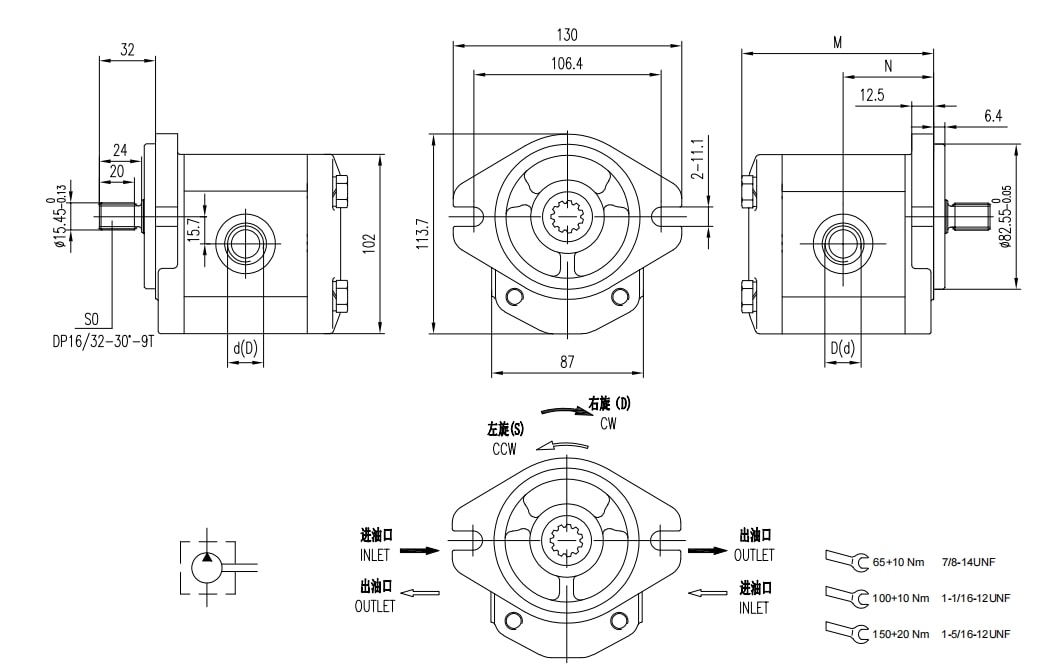

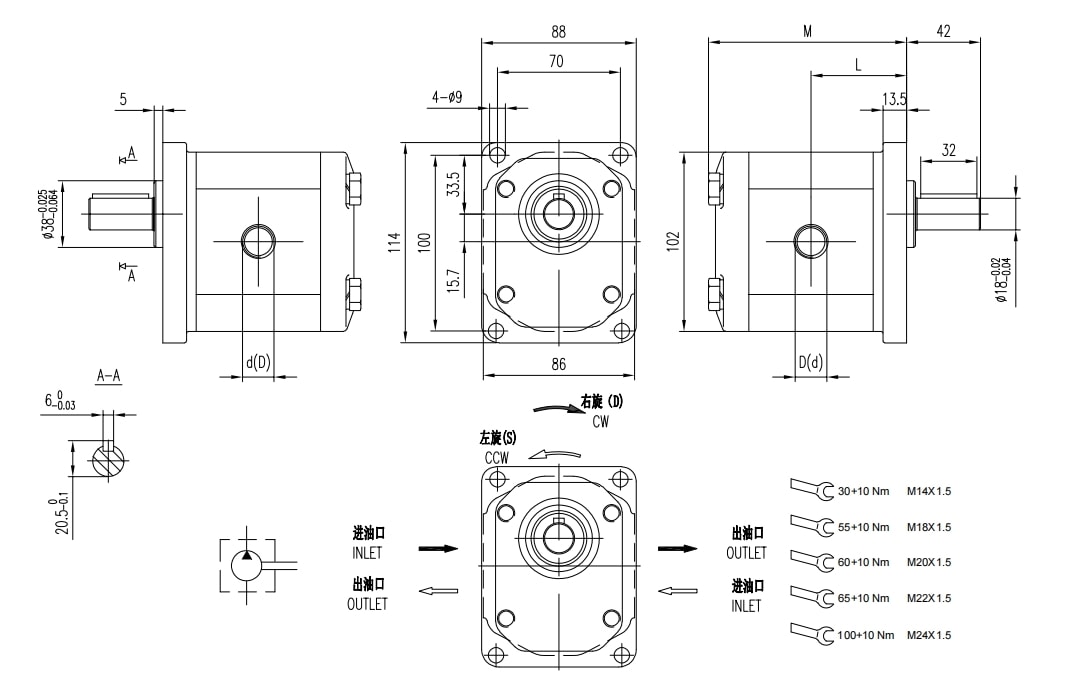

Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L D d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм
3 270 285 300 4000 800 3.35 91.1 43.6 U0 1/16-12UNF 7/8-14UNF
4 270 285 300 4000 600 3.4 92.7 44.4 U0 1/16-12UNF 7/8-14UNF
6 270 285 300 4000 600 3.5 96 46 U0 1/16-12UN F 7/8-14UNF
8 270 285 300 3500 500 3.6 99.3 47.7 U0 1/16-12UNF 7/8-14UNF
10 270 285 300 3500 500 3.7 102.6 49.3 U0 1/16-12UNF 7/8-14UNF
12 270 285 300 3500 500 3.8 105.9 51 U0 1/16-12UNF 7/8-14UNF
14 250 265 280 3500 500 3.9 109.3 52.7 U0 1/16-12UNF 7/8-14UNF
16 250 265 280 3500 500 4 112.7 54.4 U0 1/16-12UNF 7/8-14UNF
18 250 265 280 3200 400 4.1 116 56 U0 11/16-12UNF 7/8-14UNF
20 220 235 250 3200 400 4.2 119.3 57.7 U0 1/16-12UNF 7/8-14UNF
22 220 235 250 3000 400 4.3 122.6 59.3 U0 1 1/16-12UNF 7/8-14UNF
25 200 215 230 3000 400 4.45 127.6 61.8 U0 1/16-12UNF 7/8-14UNF
28 180 190 200 2500 400 4.6 132.6 64.3 U0 1 1/16-12UNF 7/8-14UNF
30 160 170 180 2500 400 4.7 135.9 66 U1 5/16-12UNF 7/8-14UNF

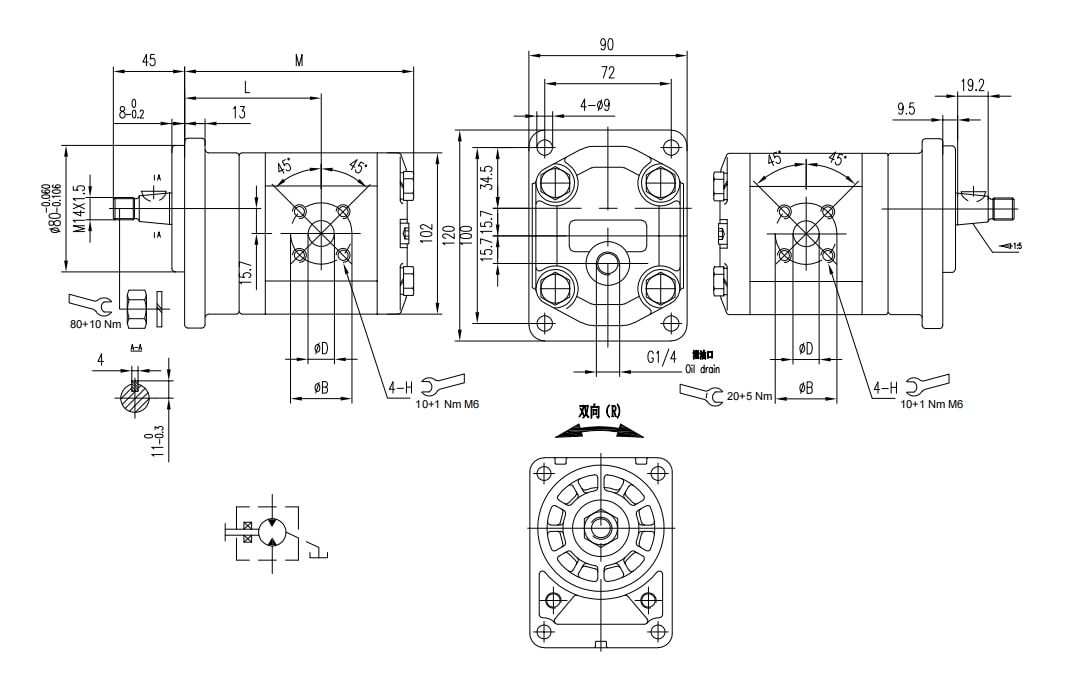

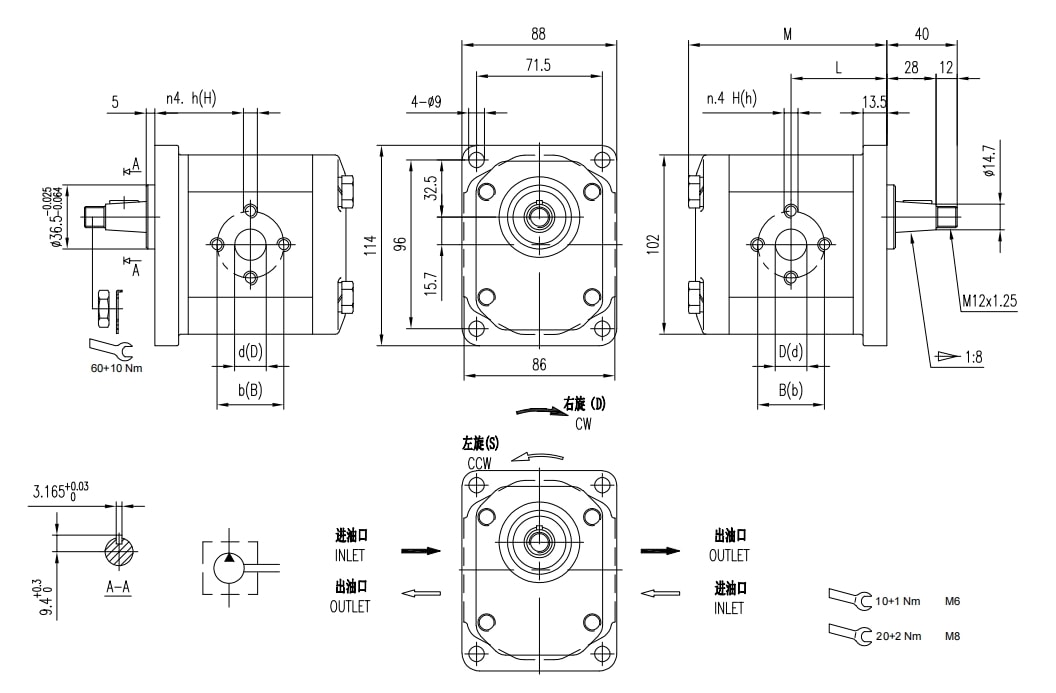

Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 B D H b d h
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм мм мм
3 270 285 300 4000 800 3.35 91.1 43.6 E0 30 13 M6 30 13 M6
4 270 285 300 4000 600 3.4 92.7 44.4 E0 30 13 M6 30 13 M6
6 270 285 300 4000 600 3.5 96 46 E0 30 13 M6 30 13 M6
8 270 285 300 3500 500 3.6 99.3 47.7 E0 30 13 M6 30 13 M6
10 270 285 300 3500 500 3.7 2.6 49.3 E1 40 20 M8 30 13 M6
12 270 285 300 3500 500 3.8 105.9 51 E1 40 20 M8 30 13 M6
14 250 265 280 3500 500 3.9 9.3 52.7 E1 40 20 M8 30 13 M6
16 250 265 280 3500 500 4 12.7 54.4 E1 40 20 M8 30 13 M6
18 250 265 280 3200 400 4.1 116 56 E1 40 20 M8 30 13 M6
20 220 235 250 3200 400 4.2 19.3 57.7 E1 40 20 M8 30 13 M6
22 220 235 250 3000 400 4.3 122.6 59.3 E1 40 20 M8 30 13 M6
25 200 215 230 3000 400 4.45 127.6 61.8 E2 40 22 M8 30 13 M6
28 180 190 200 2500 400 4.6 132.6 64.3 E2 40 22 M8 30 13 M6
30 160 170 180 2500 400 4.7 135.9 66 E2 40 22 M8 30 13 M6
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M L D d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм
3 270 285 300 4000 800 3.35 91.1 43.6 Z0 M14X1.5 M14X1.5
4 270 285 300 4000 600 3.4 92.7 44.4 Z0 M14X1.5 M14X1.5
6 270 285 300 4000 600 3.5 96 46 Z1 M20X1.5 M18X1.5
8 270 285 300 3500 500 3.6 99.3 47.7 Z1 M20X1.5 M18X1.5
10 270 285 300 3500 500 3.7 102.6 49.3 Z1 M20X1.5 M18X1.5
12 270 285 300 3500 500 3.8 105.9 51 Z1 M20X1.5 M18X1.5
14 250 265 280 3500 500 3.9 109.3 52.7 Z1 M20X1.5 M18X1.5
16 250 265 280 3500 500 4 112.7 54.4 Z1 M20X1.5 M18X1.5
18 250 265 280 3200 400 4.1 116 56 Z1 M20X1.5 M18X1.5
20 220 235 250 3200 400 4.2 119.3 57.7 Z3 M24X1.5 M22X1.5
22 220 235 250 3000 400 4.3 122.6 59.3 Z3 M24X1.5 M22X1.5
25 200 215 230 3000 400 4.45 127.6 61.8 Z3 M24X1.5 M22X1.5
28 180 190 200 2500 400 4.6 132.6 64.3 Z3 M24X1.5 M22X1.5
30 160 170 180 2500 400 4.7 135.9 66 Z3 M24X1.5 M22X1.5

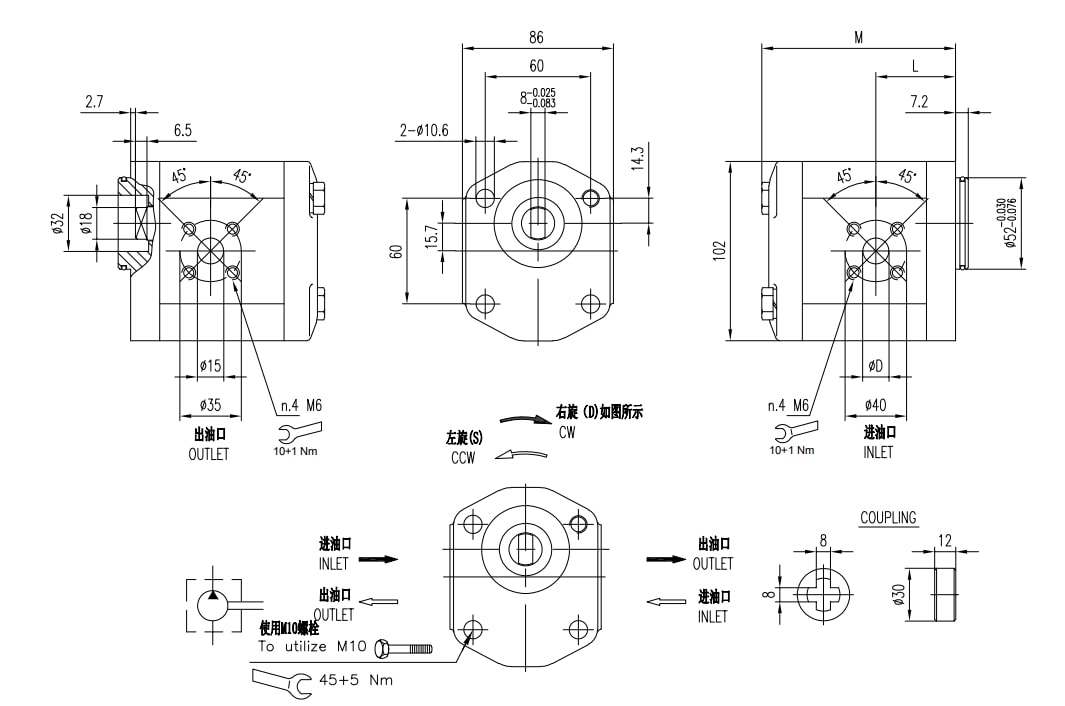

Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие
P1 P2 P3 M L D
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм
3 270 285 300 4000 800 3.35 91.1 39.9 F0 15
4 270 285 300 4000 600 3.4 92.7 39.9 F0 15
6 270 285 300 4000 600 3.5 96 41.1 F0 15
8 270 285 300 3500 500 3.6 99.3 43.2 F0 15
10 270 285 300 3500 500 3.7 102.6 43.7 F1 20
12 270 285 300 3500 500 3.8 105.9 47.5 F1 20
14 250 265 280 3500 500 3.9 109.3 47.5 F1 20
16 250 265 280 3500 500 4 112.7 47.5 F1 20
18 250 265 280 3200 400 4.1 116 47.5 F1 20
20 220 235 250 3200 400 4.2 119.3 47.5 F1 20
22 220 235 250 3000 400 4.3 122.6 55.1 F1 20
25 200 215 230 3000 400 4.45 127.6 61.8 F1 20
28 180 190 200 2500 400 4.6 132.6 64.3 F1 20
30 160 170 180 2500 400 4.7 135.9 66 F1 20
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие
P1 P2 P3 M L D
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм
3 270 285 300 4000 800 3.35 88.6 37.4 F0 15
4 270 285 300 4000 600 3.4 90.2 37.4 F0 15
6 270 285 300 4000 600 3.5 93.5 38.6 F0 15
8 270 285 300 3500 500 3.6 96.8 40.7 F0 15
10 270 285 300 3500 500 3.7 100.1 41.2 F1 20
12 270 285 300 3500 500 3.8 103.4 45 F1 20
14 250 265 280 3500 500 3.9 106.8 45 F1 20
16 250 265 280 3500 500 4 110.2 45 F1 20
18 250 265 280 3200 400 4.1 113.5 45 F1 20
20 220 235 250 3200 400 4.2 116.8 45 F1 20
22 220 235 250 3000 400 4.3 120.1 52.6 F1 20
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие
P1 P2 P3 M L D
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм
3 270 285 300 4000 800 3.35 88.6 37.4 F0 15
4 270 285 300 4000 600 3.4 90.2 37.4 F0 15
6 270 285 300 4000 600 3.5 93.5 38.6 F0 15
8 270 285 300 3500 500 3.6 96.8 40.7 F0 15
10 270 285 300 3500 500 3.7 100.1 41.2 F1 20
12 270 285 300 3500 500 3.8 103.4 45 F1 20
14 250 265 280 3500 500 3.9 106.8 45 F1 20
16 250 265 280 3500 500 4 110.2 45 F1 20
18 250 265 280 3200 400 4.1 113.5 45 F1 20
20 220 235 250 3200 400 4.2 116.8 45 F1 20
22 220 235 250 3000 400 4.3 120.1 52.6 F1 20
25 200 215 230 3000 400 4.45 125.1 59.3 F1 20
28 180 190 200 2500 400 4.6 130.1 61.8 F1 20
30 160 170 180 2500 400 4.7 133.4 63.5 F1 20
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие
P1 P2 P3 M L D
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм
3 270 285 300 4000 800 3.35 88.6 37.4 F0 15
4 270 285 300 4000 600 3.4 90.2 37.4 F0 15
6 270 285 300 4000 600 3.5 93.5 38.6 F0 15
8 270 285 300 3500 500 3.6 96.8 40.7 F0 15
10 270 285 300 3500 500 3.7 100.1 41.2 F1 20
12 270 285 300 3500 500 3.8 103.4 45 F1 20
14 250 265 280 3500 500 3.9 106.8 45 F1 20
16 250 265 280 3500 500 4 110.2 45 F1 20
18 250 265 280 3200 400 4.1 113.5 45 F1 20
20 220 235 250 3200 400 4.2 116.8 45 F1 20
22 220 235 250 3000 400 4.3 120.1 52.6 F1 20
25 200 215 230 3000 400 4.45 125.1 59.3 F1 20
28 180 190 200 2500 400 4.6 130.1 61.8 F1 20
30 160 170 180 2500 400 4.7 133.4 63.5 F1 20
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие Выходное отверстие
P1 P2 P3 M D d
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм
3 270 285 300 4000 800 3.4 103.1 U0 1/16-12UNF 7/8-14UNF
4 270 285 300 4000 600 3.45 104.7 U0 1/16-12UNF 7/8-14UNF
6 270 285 300 4000 600 3.55 108 U0 1/16-12UNF 7/8-14UNF
8 270 285 300 3500 500 3.65 111.3 U0 1/16-12UNF 7/8-14UNF
10 270 285 300 3500 500 3.75 114.6 U0 1/16-12UNF 7/8-14UNF
12 270 285 300 3500 500 3.85 117.9 U0 1/16-12UNF 7/8-14UNF
14 250 265 280 3500 500 3.95 121.3 U0 1/16-12UNF 7/8-14UNF
16 250 265 280 3500 500 4.05 124.7 U0 1/16-12UNF 7/8-14UNF
18 250 265 280 3200 400 4.15 128 U0 1/16-12UNF 7/8-14UNF
20 220 235 250 3200 400 4.25 131.3 U0 1/16-12UNF 7/8-14UNF
22 220 235 250 3000 400 4.35 134.6 U0 1/16-12UNF 7/8-14UNF
25 200 215 230 3000 400 4.5 139.6 U0 1/16-12UNF 7/8-14UNF
28 180 190 200 2500 400 4.65 144.6 U0 1/16-12UNF 7/8-14UNF
30 160 170 180 2500 400 4.75 147.9 U0 1/16-12UNF 7/8-14UNF

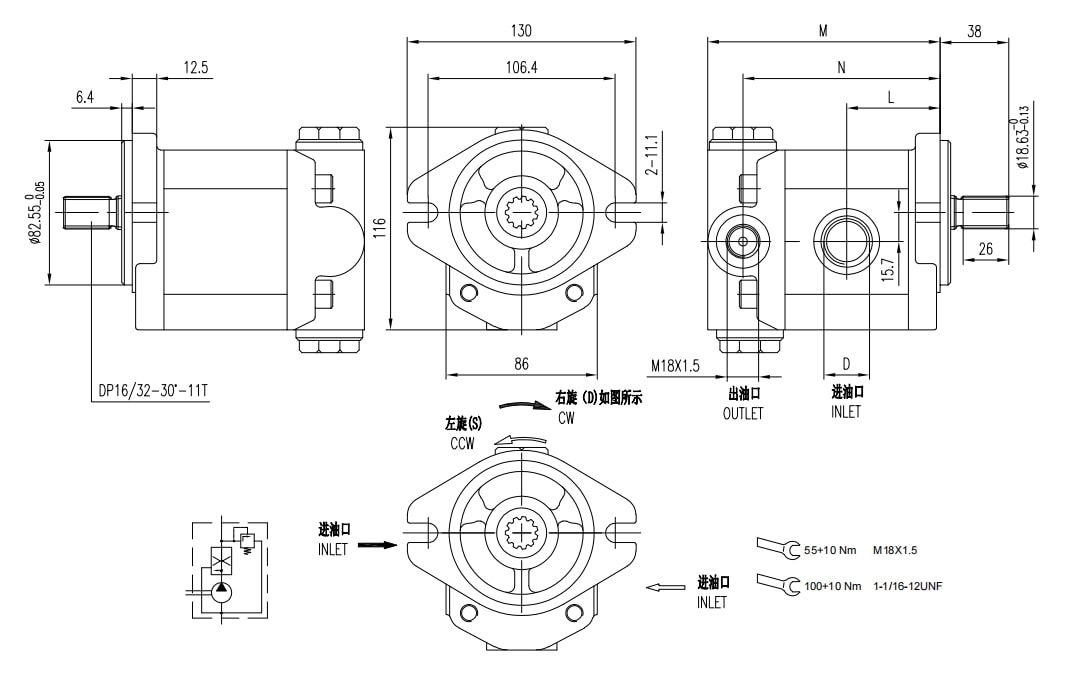

Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие
P1 P2 P3 M L D
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм
3 100.18 2..30 4000 800 4.1 113.1 43.6 93.6 W4 1/16-12UNF
4 4000 600 4.15 114.7 44.4 95.2 W4 1/16-12UNF
6 4000 600 4.25 118 46 98.5 W4 1/16-12UNF
8 3500 500 4.35 121.3 47.7 101.8 U4 1/16-12UNF
10 3500 500 4.45 124.6 49.3 105.1 W4 1/16-12UNF
12 3500 500 4.55 127.9 51 108.4 W4 1/16-12UNF
14 3500 500 4.65 131.3 52.7 111.8 W4 11/16-12UNF
16 3500 500 4.75 134.7 54.4 115.2 W4 1/16-12UNF
18 3200 400 4.35 138 56 118.5 W4 1/16-12UNF
20 3200 400 4.45 141.3 57.7 121.8 W4 1/16-12UNF
22 3000 400 4.55 144.6 59.3 125.1 W4 1/16-12UNF
25 3000 400 4.7 149.6 61.8 130.1 UJ4 1/16-12UNF
28 2500 400 4.85 154.6 64.3 135.1 UJ4 1/16-12UNF
30 2500 400 5.05 157.9 66 138.4 W5 5/16-12UNF

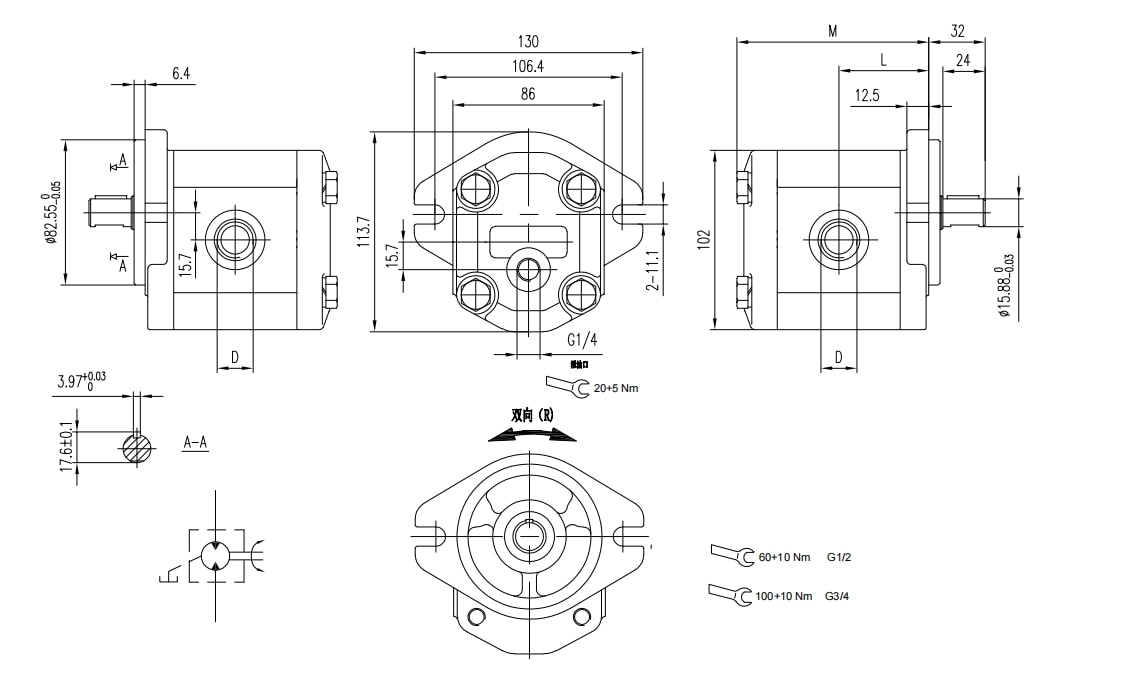

Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие
P1 P2 P3 M L D
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм
3 270 285 300 4000 800 3.35 91.1 43.6 L0 G1/2
4 270 285 300 4000 600 3.4 92.7 44.4 L0 G1/2
6 270 285 300 4000 600 3.5 96 46 L0 G1/2
8 270 285 300 3500 500 3.6 99.3 47.7 L1 G3/4
10 270 285 300 3500 500 3.7 102.6 49.3 L1 G3/4
12 270 285 300 3500 500 3.8 105.9 51 L1 G3/4
14 250 265 280 3500 500 3.9 109.3 52.7 L1 G3/4
16 250 265 280 3500 500 4 112.7 54.4 L1 G3/4
18 250 265 280 3200 400 4.1 116 56 L1 G3/4
20 220 235 250 3200 400 4.2 119.3 57.7 L1 G3/4
22 220 235 250 3000 400 4.3 122.6 59.3 L1 G3/4
25 200 215 230 3000 400 4.45 127.6 61.8 L1 G3/4
28 180 190 200 2500 400 4.6 132.6 64.3 L1 G3/4
30 160 170 180 2500 400 4.7 135.9 66 L1 G3/4
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Стандартные размеры шестеренчатых насосов внешнего зацепления группы 2
Запрос
Производительность Макс. давление Максимальная скорость Минимальная скорость Вес Размеры Код маслянного порта Входное отверстие
P1 P2 P3 M L B D H
( см3/об.) бар бар бар (об/мин) (об/мин) кг мм мм мм мм
3 270 285 300 4000 800 3.35 123.1 75.6 F13 40 20 M6
4 270 285 300 4000 600 3.4 124.7 76.4 F13 40 20 M6
6 270 285 300 4000 600 3.5 128 78 F13 40 20 M6
8 270 285 300 3500 500 3.6 131.3 79.7 F13 40 20 M6
10 270 285 300 3500 500 3.7 134.6 81.3 F13 40 20 M6
12 270 285 300 3500 500 3.8 137.9 83 F13 40 20 M6
14 250 265 280 3500 500 3.9 141.3 84.7 F13 40 20 M6
16 250 265 280 3500 500 4 144.7 86.4 F13 40 20 M6
18 250 265 280 3200 400 4.1 148 88 F13 40 20 M6
20 220 235 250 3200 400 4.2 151.3 89.7 F13 40 20 M6
22 220 235 250 3000 400 4.3 154.6 91.3 F13 40 20 M6
25 200 215 230 3000 400 4.45 159.6 93.8 F13 40 20 M6
28 180 190 200 2500 400 4.6 164.6 96.3 F13 40 20 M6
30 160 170 180 2500 400 4.7 167.9 98 F13 40 20 M6
Схожая продукция
Шестеренный насос с внешним зацеплением, группа 2.1D Шестеренный насос с внешним зацеплением, группа 2.1D
Шестеренный насос с внешним зацеплением, группа 2.5D Шестеренный насос с внешним зацеплением, группа 2.5D
Шестеренный насос с внешним зацеплением, группа 2.5 Шестеренный насос с внешним зацеплением, группа 2.5
Шестеренный насос с внешним зацеплением, группа 2.6 Шестеренный насос с внешним зацеплением, группа 2.6
Шестеренный насос с внешним зацеплением, группа 3 Шестеренный насос с внешним зацеплением, группа 3
Шестеренный насос с внешним зацеплением, группа 3.5 Шестеренный насос с внешним зацеплением, группа 3.5
Шестеренный насос с внешним зацеплением, группа 4 Шестеренный насос с внешним зацеплением, группа 4
Шестеренный насос с внешним зацеплением для мини станций, группа 0.5 Шестеренный насос с внешним зацеплением для мини станций, группа 0.5
Шестеренный насос с внешним зацеплением для мини станций, группа 1 Шестеренный насос с внешним зацеплением для мини станций, группа 1
Шестеренный насос внешнего зацепления, группа 1.2 Шестеренный насос внешнего зацепления, группа 1.2
Шестеренный насос внешнего зацепления, группа 1.25 Шестеренный насос внешнего зацепления, группа 1.25
Шестеренный насос с внешним зацеплением, группа 1.3 Шестеренный насос с внешним зацеплением, группа 1.3
Шестеренный насос с внешним зацеплением, группа 1.5 Шестеренный насос с внешним зацеплением, группа 1.5
Шестеренный насос с внешним зацеплением, группа 2 Шестеренный насос с внешним зацеплением, группа 2
Другие продукты

    2. Выставка в России

      Дата: 28-31 Мая 2024
      Адрес: Крокус Экспо, Москва
      Номер стенда: HALL8 8-910
      Представленный продукт: Гидравлический шестеренный насос
